Lakefield是英特爾基于Foveros技術的首款3D堆疊芯片。裸片(Die)面積為82平方mm。

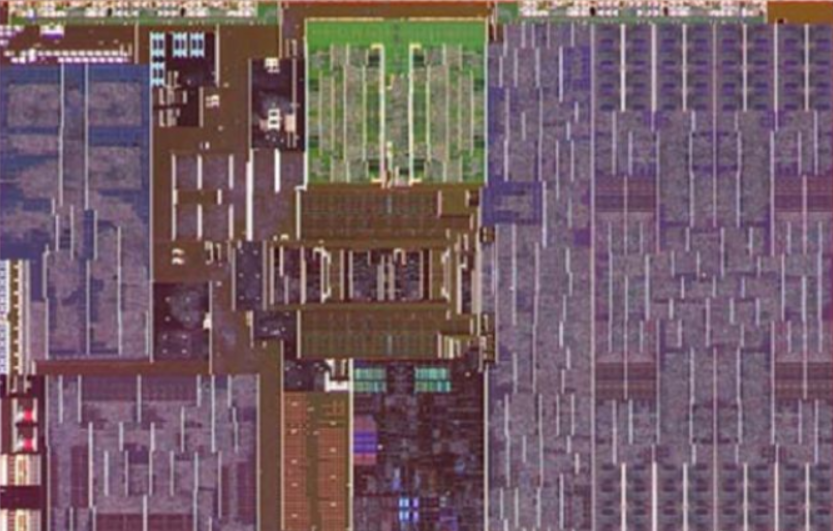

最近國外媒體放出了該芯片的裸片(Die)拆解圖片：



根據圖像信息，Lakefield芯片的面積為82平方mm，與雙核14nm Broadwell-Y芯片一樣大。中間的綠色區域是Tremont群集，面積為5.1平方毫米，而其底部中央的黑色區域則是Sunny Cove核心。右側的GPU占據了約40%的芯片面積。據去年英特爾對Lakefield、Foveros及其混合架構的介紹，總封裝尺寸僅為為12mm x 12mm。如此小的封裝尺寸歸因于采用英特爾Foveros技術的3D堆疊：封裝內采用的是22FFL的基板芯片，該芯片通過Foveros有源插入技術與10nm計算芯片連接。計算芯片包含一個Sunny Cove內核和四個Atom Tremont corex。芯片上方還有采用PoP(層疊封裝)封裝的DRAM。
