SC1259/AD9258典型應用電路


SC1259 雙通道 14 位 80/105/125MSPS ADC
主要性能
? 1.8V 模擬供電
? 1.8V 數字輸出供電
? 低功耗：
495mW (125MSPS)
? 信噪比(SNR)：
76.6dBFS（fin=30.5MHz@125MSPS）
? 無雜散動態范圍（SFDR）：
88dBc（fin=30.5MHz@125MSPS）
? 片內基準電壓源和采樣保持電路
? QFN-64 封裝 9mm×9mm
應用場合
? 通信
? 分集無線電系統
? 多模式數字接收器
? I/Q 解調系統
? 智能天線系統
? 電池供電儀表
? 手持式示波器
? 便攜式醫療成像
? 超聲
? 雷達/LIDAR
產品概況
SC1259 是一款單芯片、雙通道、14 位、80MSPS/105MSPS/125MSPS 模數轉換器(ADC)，采用 1.
8V 電源供電，內置高性能采樣保持電路和片內基準電壓源。
該產品采用多級差分流水線架構，內置輸出糾錯邏輯，在 125MSPS 數據速率時可提供 14 位精
度，并保證在整個工作溫度范圍內無失碼。該 ADC 內置多種功能特性，可使器件的靈活性達到最
佳、系統成本最低，例如生成可編程數字測試碼等。可獲得的數字測試碼包括內置固定碼和偽隨機
碼，以及通過串行端口接口(SPI)輸入的用戶自定義測試碼。
采用一個差分時鐘輸入來控制所有內部轉換周期。數字輸出數據格式為偏移二進制、格雷碼或
二進制補碼。每個 ADC 通道均有一個數據輸出時鐘(DCO)，用來確保接收邏輯具有正確的鎖存時
序。該器件支持 1.8V CMOS 輸出及 LVDS 輸出，輸出數據可以在單條輸出總線上多路復用。
SC1259 采用符合 RoHS 標準的 64 引腳的 QFN 封裝


典型應用電路
SC1259 輸入信號、輸入時鐘、外部直流引腳等外圍器件的典型應用電路如下。
模擬輸入網絡
使用全差分模式可以保證 ADC 獲得最佳性能，為了偏置模擬輸入，VCM 電壓可以連接到變壓
器二次繞組的中心抽頭。對于大于 10MHz 的應用，建議采用差分雙巴倫耦合作為輸入配置（見圖
14），此外，也可以使用全差分運放來驅動 ADC。
在單端應用中使用 VIN-接共模電壓，VIN+接輸入信號的輸入網絡方式，單端應用中 ADC 性能
會有所下降，因此不建議單端驅動 SC1259 輸入。
在任何配置中，并聯電容器 C 的值取決于輸入頻率和源阻抗，可能需要減小或移除。表 8 顯示
了設置 RC 網絡的建議值。但是，這些值取決于輸入信號，建議值僅作為應用指南。

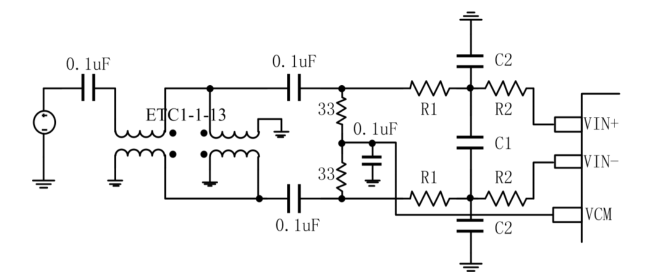

圖 14 差分雙巴倫輸入配置


Model Temperature Range Package Description Package Option
AD9258BCPZ-801 ?40°C to +85°C 64-Lead Lead Frame Chip Scale Package [LFCSP_VQ] CP-64-6
AD9258BCPZRL7-801 ?40°C to +85°C 64-Lead Lead Frame Chip Scale Package [LFCSP_VQ] CP-64-6
AD9258BCPZ-1051 ?40°C to +85°C 64-Lead Lead Frame Chip Scale Package [LFCSP_VQ] CP-64-6
AD9258BCPZRL7-1051 ?40°C to +85°C 64-Lead Lead Frame Chip Scale Package [LFCSP_VQ] CP-64-6
AD9258BCPZ-1251 ?40°C to +85°C 64-Lead Lead Frame Chip Scale Package [LFCSP_VQ] CP-64-6
AD9258BCPZRL7-1251 ?40°C to +85°C 64-Lead Lead Frame Chip Scale Package [LFCSP_VQ] CP-64-6
AD9258-80EBZ1 Evaluation Board
AD9258-105EBZ1 Evaluation Board
AD9258-125EBZ1 Evaluation Board
