無刷電機如何選型與參數對比
2020-7-14 10:17:18??????點擊：

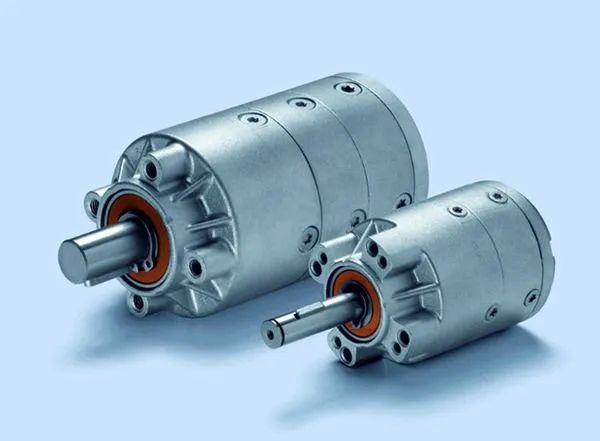

無刷直流電機憑借長壽命、低噪音、大扭矩等特性廣泛應用于AI智能、汽車、醫療器械、工業自動化等行業中，因其有不同的規格以及種類，所以如何選用無刷直流電機，以滿足產品性能要求，這是非常重要的。下面介紹幾個選用無刷電機的原則。
1、規格選擇
在電源電壓可調的場合，可按實際需要選擇轉矩、轉速與產品相應的額定值接近的直流無刷電機規格，通過改變電壓得到所需轉速；在電源電壓固定的場合，如果沒有適當無刷直流電機可供選用時，可先按轉矩選擇適當規格，而產品的電壓與轉速之間可作適當調整。
2、功率選擇
電機輸出的最大功率是有限度的，如果無刷電機的功率選擇過小，負載超過了額定輸出功率就會發生電機過載，過載時會出現電機發熱、振動、轉速下降、聲音異常等現象，嚴重過載時，將會燒毀電機。而功率過大，則會造成經濟浪費。因此合理選擇電機的功率是很重要的。
3、類型選擇
宜優先選用效率高、價格便宜、溫升低的鐵氧體永磁直流電機。只有當對性能要求嚴格、體積小、環境溫度較高時才考慮選用鋁鎳鈷永磁直流電機或稀土永磁直流電機。
GC4931F/S 是一款三相無刷直流電機預驅動芯片。芯片可以驅動 N 型功率 MOSFET，最高電源到 36V。 芯片狀態切換邏輯受三個相位差為 120° 的霍爾輸入確定。芯片集成固定衰減時間的脈沖調制來控制電流并且抑制勵磁涌流； 堵轉保護時間可調； 過溫保護， 過壓監測， 同步整流等等。其中內置的同步整流器通過在衰減周期內，打開合適的低內阻的開關管以取代反向續流二極管來降低功耗。 當芯片監測到過壓時芯片會關斷同步整流以減小變化電流引起的電源電壓波動。
1、規格選擇
在電源電壓可調的場合，可按實際需要選擇轉矩、轉速與產品相應的額定值接近的直流無刷電機規格，通過改變電壓得到所需轉速；在電源電壓固定的場合，如果沒有適當無刷直流電機可供選用時，可先按轉矩選擇適當規格，而產品的電壓與轉速之間可作適當調整。
2、功率選擇
電機輸出的最大功率是有限度的，如果無刷電機的功率選擇過小，負載超過了額定輸出功率就會發生電機過載，過載時會出現電機發熱、振動、轉速下降、聲音異常等現象，嚴重過載時，將會燒毀電機。而功率過大，則會造成經濟浪費。因此合理選擇電機的功率是很重要的。
3、類型選擇
宜優先選用效率高、價格便宜、溫升低的鐵氧體永磁直流電機。只有當對性能要求嚴格、體積小、環境溫度較高時才考慮選用鋁鎳鈷永磁直流電機或稀土永磁直流電機。
三相無刷電機馬達驅動芯片IC/杭州世芯GC4931 完全替代A4931 MS4931
芯片特性
● 驅動三個半橋（6 個 NMOS）
● 寬電壓 4.7~36V
● 低功耗同步整流
● 霍爾元件輸入
● 內置低壓保護與過溫保護
● 低電流睡眠模式
● FG 轉速輸出
● 死區時間防穿通
● 堵轉鎖定保護
● 過壓保護
GC4931F/S 是一款三相無刷直流電機預驅動芯片。芯片可以驅動 N 型功率 MOSFET，最高電源到 36V。 芯片狀態切換邏輯受三個相位差為 120° 的霍爾輸入確定。芯片集成固定衰減時間的脈沖調制來控制電流并且抑制勵磁涌流； 堵轉保護時間可調； 過溫保護， 過壓監測， 同步整流等等。其中內置的同步整流器通過在衰減周期內，打開合適的低內阻的開關管以取代反向續流二極管來降低功耗。 當芯片監測到過壓時芯片會關斷同步整流以減小變化電流引起的電源電壓波動。
GC4931F/S 的邏輯輸入腳有使能控制（ENABLE） ， 方向控制（DIR） ， 剎車控制（BRAKE） ； 邏輯輸出腳有 FG1， FG2 與霍爾信號對應， 可以用來監測轉動速度。芯片工作溫度從-20~105℃。 封裝形式采用5mmx5mm 的 QFN 28 腳， 底部有散熱片。GC4931F 工作電壓低至 4.7V， GC4931S最低工作電壓在 7V.
管腳描述
內部框圖
圖 1 GC4931F/S 內部框圖
極限參數(一般無其他特殊注明時， T=25℃）
我司是GC4931代理商，可以提供技術支持，歡迎來電索樣。
規格書下載鏈接如下：
