SC1464 16通道集成16位1 MSPS雙極性輸入、雙路同步采樣ADC的數據采樣系統

產品概況

SC1464是一款16位數據采集系統，內置雙路16位SAR模數轉換器 (ADC)，支持對16個通道進行雙路同步采樣，每個通道均集成模擬輸入箝位保護和模擬濾波器。該器件還集成了靈活的數字濾波器、2.5 V精密基準電壓源和基準電壓緩沖器以及串行和并行接口。

SC1464采用5 V單電源供電，可處理±10 V、±5 V和±2.5 V的真雙極性輸入信號，同時每對通道支持以高達1 MSPS的吞吐率和90dB SNR進行采樣。利用片內過采樣模式還可以實現更高的SNR性能，當過采樣率 (OSR) 為2時，SNR為92dB。

輸入箝位保護電路可承受電壓高達±30 V，ESD等級可達8kV。SC1464模擬輸入阻抗為 1 M?，因此無需外加運算放大器驅動。



01

主要性能

◎ 16通道，雙路同步采樣

◎ 可獨立選擇通道輸入范圍

   ?  真雙極性：±10 V、±5 V、±2.5 V

◎ 5 V單模擬電源

◎ VDRIVE電源電壓：2.3 V至3.6 V

◎ 完全集成的數據采集解決方案：

   ?  ±30V輸入箝位保護，8kV ESD

   ?  具有1MΩ模擬輸入阻抗的輸入緩沖器

   ?  一階抗混疊模擬濾波器

   ?  片上精密基準電壓及基準電壓緩沖器

   ?  雙通道16位逐次逼近寄存器 (SAR) ADC

   ?  吞吐率：2×1MSPS

   ?  集成數字濾波器的過采樣功能

   ?  靈活的序列發生器，支持突發模式

◎ 靈活的并行/串行接口：

   ?  可選循環冗余校驗 (CRC) 錯誤檢查

◎ 支持硬件/軟件配置



◎ 性能：

   ?  信噪比 (SNR): 92dB (500kSPS, 2倍過采樣)

   ?  信噪比 (SNR): 90dB (1 MSPS)

   ?  總諧波失真 (THD): ?103dB

   ?  工作功耗：IVCC 30mA

◎ 工作溫度范圍：-40℃~125℃

◎ LQFP-80封裝



02

應用場景

輸入

◎ 電力線路監測

◎ 保護繼電器

◎ 多相電機控制

◎ 儀表和控制系統

◎ 數據采集系統 (DAS)

03

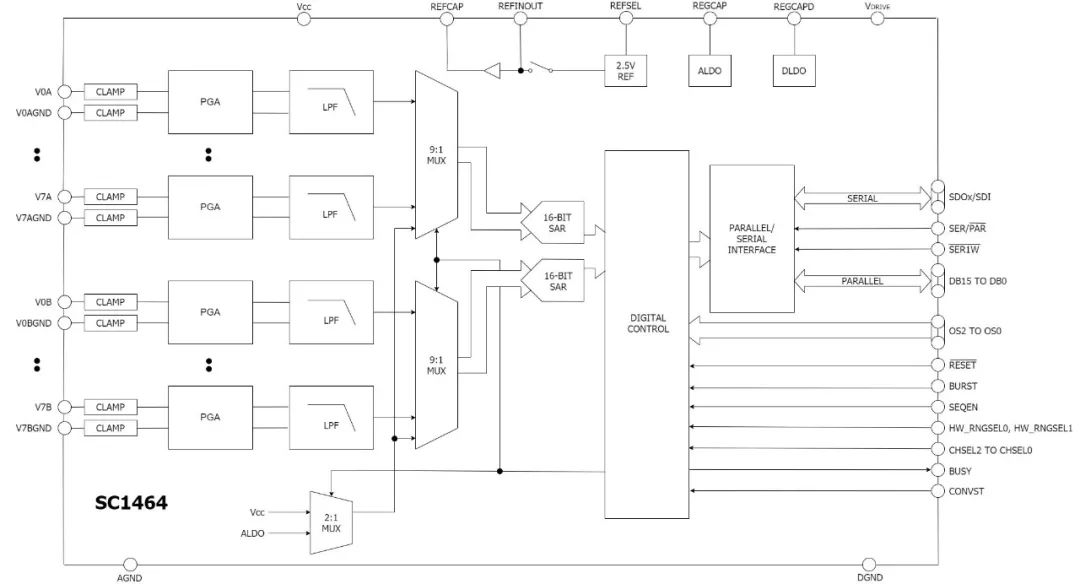

功能模塊示意圖
