SC9251是2 通道、14位、80/60/40/20MSPS ADC，對標替代AD9251.

產品概況
SC9251是一款單芯片、雙通道、14位、20MSPS/40MSPS/65MSPS/80MSPS模數轉換器（ADC），采用 1.8V電源供電，內置高性能采樣保持電路和片內基準電壓源。

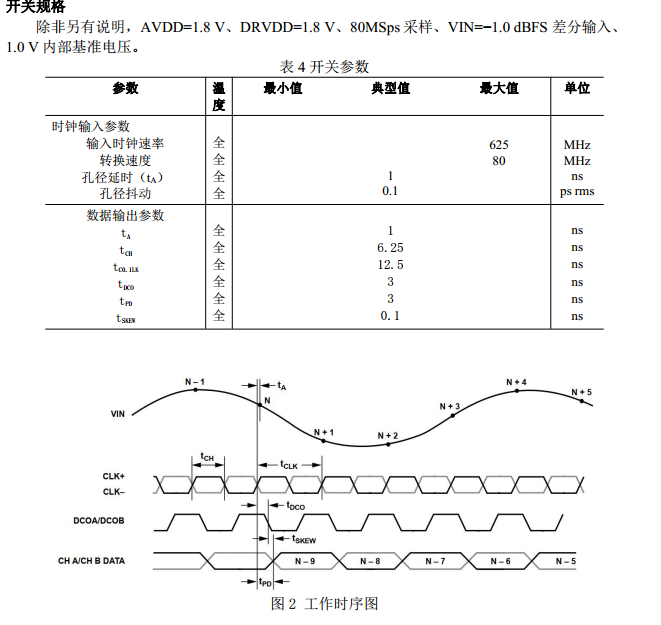

該產品采用多級差分流水線架構，內置輸出糾錯邏輯，在 80 MSPS數據速率時可提供 14位精度，并保證在整個工作溫度范圍內無失碼。該 ADC內置多種功能特性，可使器件的靈活性達到最佳、系統成本最低，例如可編程時鐘與數據對準、生成可編程數字測試碼等。可獲得的數字測試碼包括內置固定碼和偽隨機碼，以及通過串行端口接口(SPI)輸入的用戶自定義測試碼。采用一個差分時鐘輸入來控制所有內部轉換周期。可選的占空比穩定器(DCS)用來補償較大的時鐘占空比波動，同時保持出色的 ADC總體性能。數字輸出數據格式為偏移二進制、格雷碼或二進制補碼。每個 ADC通道均有一個數據輸出時鐘(DCO)，用來確保接收邏輯具有正確的鎖存時

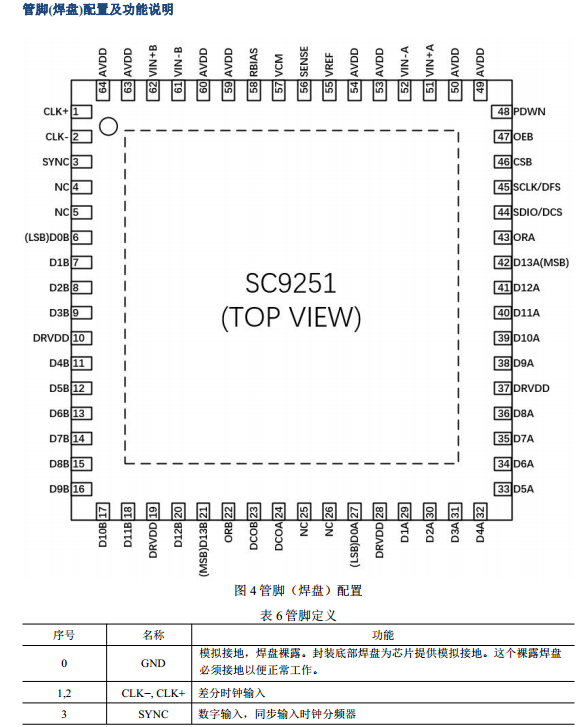

序。該器件支持 1.8V和 3.3V兩種 CMOS電平，輸出數據可以在單條輸出總線上多路復用。SC9251采用符合 RoHS標準的 64引腳的 QFN封裝。
