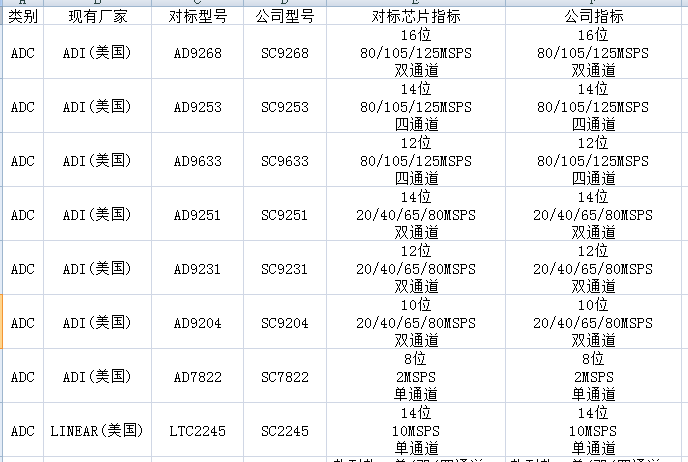

美國ADI ADC型號對標國產型號，目前有如下型號：

1.SC9268 是一款雙通道 16 位，最高轉換速度 125MSps，基于流水線架構的模數轉換器（ADC），內部集成了時鐘緩沖、基準電壓源、輸入采樣保持等功能模塊，實現對模擬輸入高速高精度模數轉換。并集成了獨特的數字校準算法，在不影響功耗的前提下，有效提升ADC動態特性。輸出為 1.8V 全并行 CMOS 電平，采用三線制 SPI 串行接口實現內部寄存器的讀寫操作。SC9268 采用 64 腳 QFN 封裝， 額定溫度范圍-40℃至 85℃工業溫度范圍。
2.SC9253 是一款 4 通道、14 位、80MSPS/100MSPS/110MSPS 模數轉換器(ADC)，內置片內采樣保持電路，專門針對低成本、低功耗、小尺寸和易用性而設計。該產品的轉換速率最高可達110MSPS，具有杰出的動態性能與低功耗特性。該 ADC 采用 1.8V 單電源供電以及 LVPECL/CMOS/LVDS 兼容型采樣速率時鐘信號， 以便充分發揮其工作性能。對于大多數應用來說，無需外部基準電源源或驅動器件。為獲得合適的 LVDS 串行數據速率，該 ADC 會自動倍乘采樣速率時鐘。它提供一個數據時鐘輸出(DCO)用于在輸出端捕獲數據， 以及一個幀時鐘輸出(FCO)用于發送新輸出字節信號。 它還支持各通道單獨進入省電狀態；禁用所有通道時，典型功耗低于 2mW。SC9253 采用符合 Rohs 標準的 48 引腳的 QFN 封裝。額定溫度范圍為-40℃至+85℃工業溫度范圍。
3.SC9251是一款單芯片、雙通道、14位、20MSPS/40MSPS/65MSPS/80MSPS模數轉換器（ADC），采用 1.8V電源供電，內置高性能采樣保持電路和片內基準電壓源。該產品采用多級差分流水線架構，內置輸出糾錯邏輯，在 80 MSPS數據速率時可提供 14位精度，并保證在整個工作溫度范圍內無失碼。該 ADC內置多種功能特性，可使器件的靈活性達到最佳、系統成本最低，例如可編程時鐘與數據對準、生成可編程數字測試碼等。可獲得的數字測試碼包括內置固定碼和偽隨機碼，以及通過串行端口接口(SPI)輸入的用戶自定義測試碼。采用一個差分時鐘輸入來控制所有內部轉換周期。可選的占空比穩定器(DCS)用來補償較大的時鐘占空比波動，同時保持出色的 ADC總體性能。數字輸出數據格式為偏移二進制、格雷碼或二進制補碼。每個 ADC通道均有一個數據輸出時鐘(DCO)，用來確保接收邏輯具正確的鎖存時序。該器件支持 1.8V和 3.3V兩種 CMOS電平，輸出數據可以在單條輸出總線上多路復用。SC9251采用符合 RoHS標準的 64引腳的 QFN封裝。
4.SC9204 是一款單芯片、雙通道、10 位、20MSPS/40MSPS/65MSPS/80MSPS 模數轉換器（ADC），采用 1.8V 電源供電，內置高性能采樣保持電路和片內基準電壓源。該產品采用多級差分流水線架構，內置輸出糾錯邏輯，在 80 MSPS 數據速率時可提供 14 位精度，并保證在整個工作溫度范圍內無失碼。該 ADC 內置多種功能特性，可使器件的靈活性達到最佳、系統成本最低，例如可編程時鐘與數據對準、生成可編程數字測試碼等。可獲得的數字測試碼包括內置固定碼和偽隨機碼，以及通過串行端口接口(SPI)輸入的用戶自定義測試碼。采用一個差分時鐘輸入來控制所有內部轉換周期。數字輸出數據格式為偏移二進制、格雷碼或二進制補碼。每個 ADC 通道均有一個數據輸出時鐘(DCO)，用來確保接收邏輯具有正確的鎖存時序。該器件支持 1.8V 和 3.3V 兩種 CMOS 電平，輸出數據可以在單條輸出總線上多路復用。SC9204 采用符合 RoHS 標準的 64 引腳的 QFN 封裝。

5.SC7822 為高速、單通道、微處理器兼容型、8 位模數轉換器（ADC），最大吞吐量為 2MSPS。三款器件都內置一個 2.5V（2%容差）片內基準電壓源、一個采樣保持放大器、一個 8 位半快速型（half-flash）ADC 和一個高速并行接口，可采用 3V±10%和 5V±10%單電源供電。SC7822 將轉換啟動與關斷功能結合在一個引腳上，即 CONVST 引腳，這樣便可實現在一次轉換結束時自動關斷的獨特省電模式。當轉換結束，即 EOC（轉換結束）信號變?yōu)楦唠娖胶螅瑫?CONVST 引腳上的邏輯電平進行采樣。如果它在該點為邏輯低電平，則 ADC 關斷。 SC7822還具有單獨的關斷引腳。利用該并行接口，可方便地與微處理器和 DSP 進行接口。這些器件僅使用地址解碼邏輯，因此很容易實現到微處理器地址空間的映射。利用 EOC 脈沖，這些 ADC 可以分別獨立工作。SC7822 采用 20 引腳超薄緊縮小型封裝（TSSOP）。

深圳市錦鋒科技有限公司
一級代理
孫生 13923795851
