SC1269/AD9268功能模塊示意圖
主要性能
? 1.8V 模擬電源供電
? 1.8V CMOS 輸出供電
? 低功耗：750mW（125MSps）
? 信噪比(SNR) : 78dBFS(70MHz, 125MSps)
? 無雜散動態范圍(SFDR) : 88dBc(70MHz,
125MSps)
? 中頻采樣頻率達 400MHz 以上
? 小信號輸入噪聲: -154.0dBm/Hz(200Ω輸入阻
抗，70MHz，125MSps)
? 可編程 ADC 內部基準電壓源
? 集成 ADC 采樣保持輸入
? 靈活的模擬輸入范圍：1Vpp 至 2Vpp
? 差分模擬輸入 650MHz 帶寬
? ADC 時鐘占空比穩定器
? 串行端口控制
? QFN-64 封裝 9mm x 9mm
應用場合
? 通信
? 分集無線電系統
? 多模式數字接收器(3G)
GSM、EDGE、W-CDMA、LTE、
CDMA2000、WiMAX、TD-SCDMA
? I/Q 解調系統
? 智能天線系統
? 通用軟件無線電
? 寬帶數據應用
? 超聲設備
功能模塊示意圖

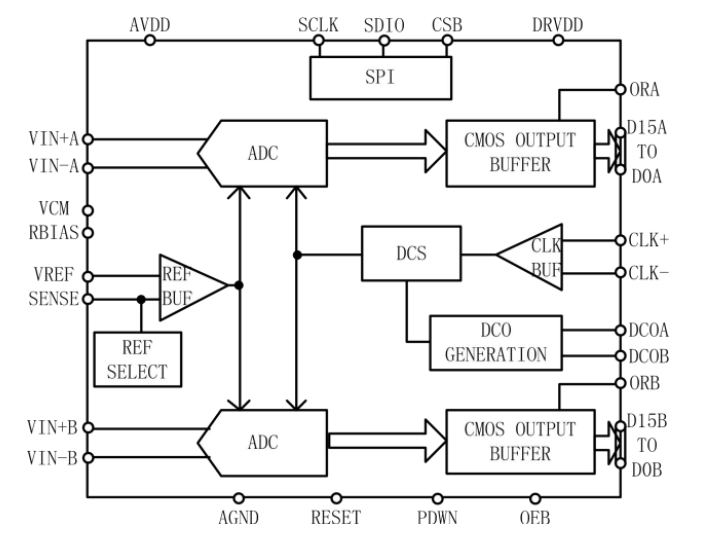

圖 1 芯片模塊示意圖

產品概況
SC1269 是一款雙通道 16 位，最高轉換
速度 125MSps，基于流水線架構的模數轉換器
（ADC），內部集成了時鐘緩沖、基準電壓源、
輸入采樣保持等功能模塊，實現對模擬輸入高
速高精度模數轉換。并集成了獨特的數字校準
算法，在不影響功耗的前提下，有效提升ADC
動態特性。輸出為 1.8V 全并行 CMOS 電平，
采用三線制 SPI 串行接口實現內部寄存器的讀
寫操作。SC1269 采用 64 腳 QFN 封裝， 額定
溫度范圍-40℃至 85℃工業溫度范圍。
Model Temperature Range Package Description Package Option
AD9268BCPZ-801 ?40°C to +85°C 64-Lead Lead Frame Chip Scale Package [LFCSP_VQ] CP-64-6
AD9268BCPZRL7-801 ?40°C to +85°C 64-Lead Lead Frame Chip Scale Package [LFCSP_VQ] CP-64-6
AD9268BCPZ-1051 ?40°C to +85°C 64-Lead Lead Frame Chip Scale Package [LFCSP_VQ] CP-64-6
AD9268BCPZRL7-1051 ?40°C to +85°C 64-Lead Lead Frame Chip Scale Package [LFCSP_VQ] CP-64-6
AD9268BCPZ-1251 ?40°C to +85°C 64-Lead Lead Frame Chip Scale Package [LFCSP_VQ] CP-64-6
AD9268BCPZRL7-1251 ?40°C to +85°C 64-Lead Lead Frame Chip Scale Package [LFCSP_VQ] CP-64-6
AD9268-80EBZ1 Evaluation Board
AD9268-105EBZ1 Evaluation Board
AD9268-125EBZ1 Evaluation Board
