AM26LS31是TI出品的一款四通道差分驅動芯片，單5V供電，兼容TTL電平,并可用作RS422通訊接口。在使用中，遇到的問題現象以及原因解析如下:
一、差分驅動信號輸出電壓低:

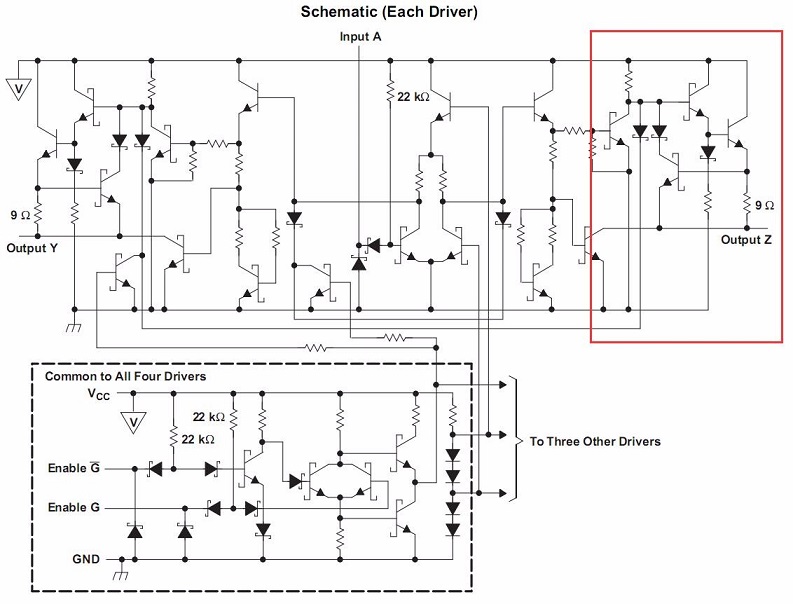

       差分驅動的輸出信號電壓(在VCC=5V時)沒有達到預期的5V,而只有3.3V左右。這其實是芯片的正常輸出電壓，是為了兼容3.3V的接口系統。從芯片的內部電路結構(圖1)也可以看出，Y、Z輸出是在晶體管的射級，自然不可能達到芯片的供電電壓。



 圖1

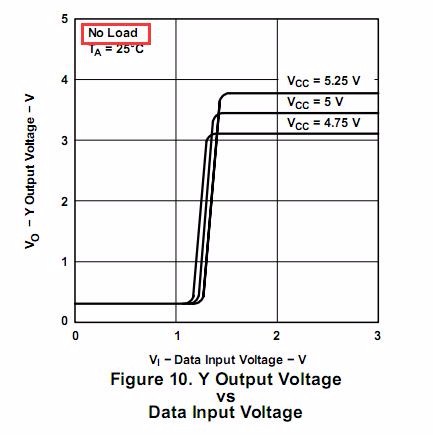

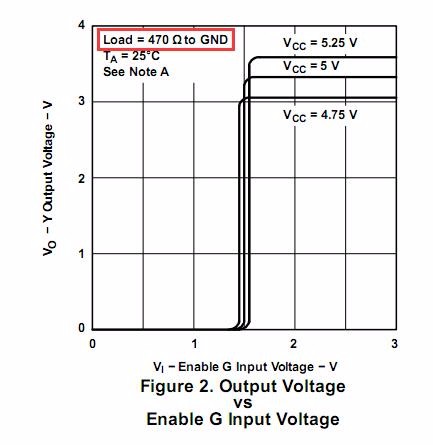

 另外，從AM26LS31芯片手冊的典型特性圖(G_Input vs Y_Output[圖2],Data_Input Vs Y_Output[圖3])可以看出:芯片的輸出在不接負載或接負載后到GND時，輸出電壓雖然隨著VCC電壓略有波動，但都在3.3V附近。



圖2



圖3

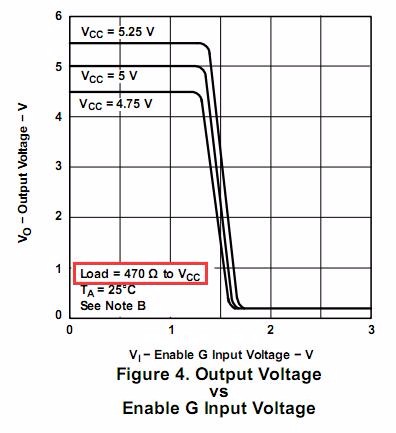

 而根據另一幅特性圖(G_Input vs Y_Output [圖4])卻發現芯片的輸出達到了VCC供電電壓，這是因為芯片的Y、Z輸出通過了一個外部上拉接到VCC。亦即是說，如果使用該差分驅動芯片，要使輸出電壓達到VCC水平，需要外部對輸出管口進行上拉。



 圖4

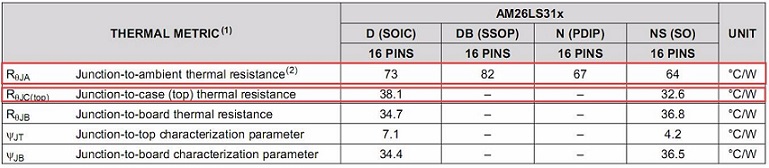

 二、芯片發熱嚴重:該芯片正常工作時有一定的溫升，且較其它芯片更加明顯一些。該芯片的熱阻系數如圖5所示:



 圖5【待補充上圖參數的意義講解】


要減輕芯片的發熱，目前已知有兩條途徑:
1)、選用大封裝，以加強散熱;
2)、由于芯片的輸入管腳內部接的是兩個穩壓二極管，所以從前級管腳到本芯片的輸入管腳之間有一定的阻值，以防止VCC直接通過穩壓二極管到GND，導致功耗大增(特別是當前級控制管腳工作在推挽模式下時)。當前級管腳為開漏輸出時，需要進行上拉才能正常控制；弱上拉的管腳可以正常控制。



  三、該芯片的輸出信號使用:

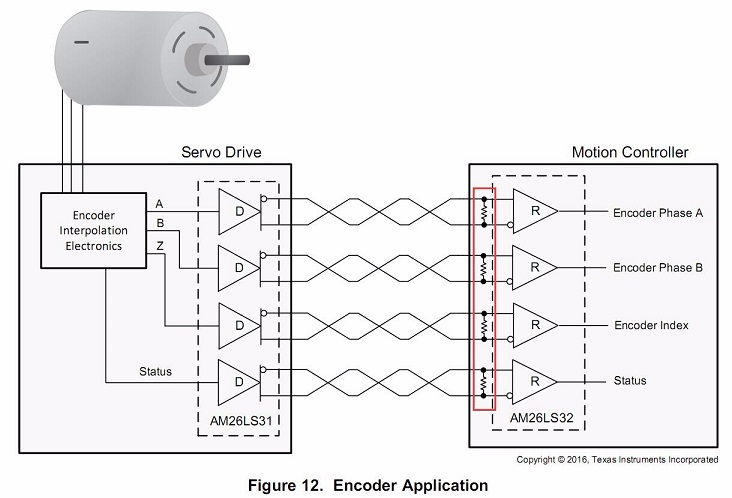

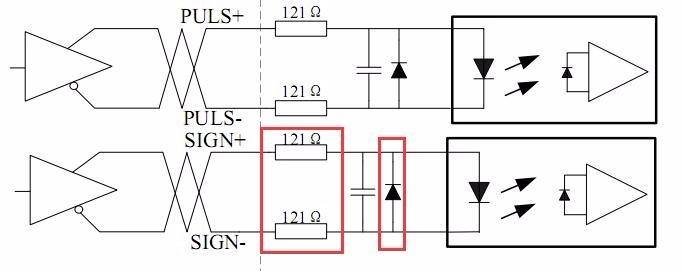

 該芯片作為差分驅動芯片，每個通道均輸出一組互補的Y、Z信號。該組信號既可以直接接到其他的差分接收芯片，如AM26LS32,以進行信號轉換和傳輸(如圖6)。也可以進行后級驅動，如驅動光耦(如圖7)。



 圖6





 圖7


但在使用過程中，有幾點要注意:
 1)、在將差分信號作為傳輸、轉換使用時，在接收端的Y、Z線間，有必要跨接一個電阻(根據傳輸線每100英尺阻抗來定，一般100-120Ω)，以減輕信號傳輸線上的信號反射，提高傳輸可靠性(如圖6中的紅框部分)。

 2)、在用差分信號來驅動后級，如光耦時。在接收端，要考慮到光耦的最大正向電流，因此需要在Y、Z線上接限流電阻;還要考慮到防止光耦前級發光二極管被反向擊穿，所以要在Y、Z之間反向跨接一個二極管(如圖7中的紅框部分)
