DSP音效處理 WIFI、藍牙、光纖、同軸、5.1 Soundbar音響方案

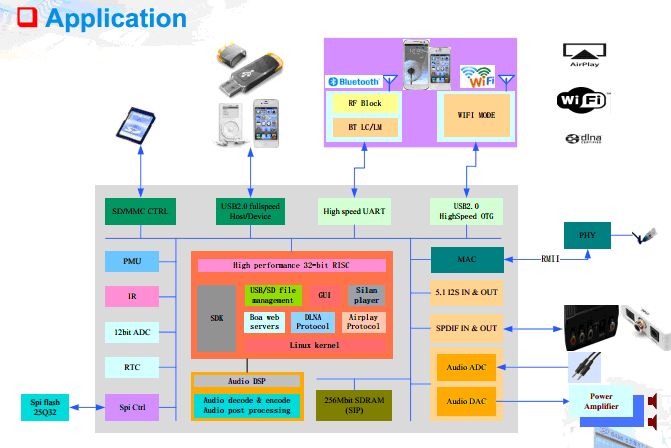

杭州士蘭微電子公司近期推出了一顆高集成度，專注于無線音樂、音頻編解碼、音效處理的SoC芯片SC6138A。該芯片集成了USB/SD/以太網控制器，具有低成本、高性能、高集成度的特點，可廣泛應用于無線（WiFi和藍牙）音箱，Soundbar和各種音效處理系統。

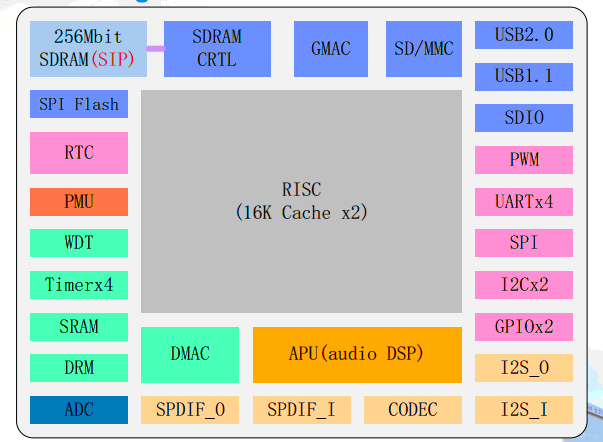

SC6138A采用了先進的雙核架構，即采用32bit RISC作為主控，輔以APU（Audio Processing Unit）來完成音頻編解碼和音頻后處理。其中主控采用精簡指令架構，32位數據長度，16位指令長度，8級流水線，300MHz工作頻率，支持MMU，支持linux系統。APU核工作頻率為150MHz，采用模塊級流水線，16x16/32x32乘法器和DSP指令，并擁有專用的硬件音頻加速引擎。
該芯片集成了2.0 High Speed USB控制器(內置PHY), SD/MMC/SDIO控制器，100M以太網，高速UART，Audio ADC和DAC,5.1 I2S in/out和SPDIF in/out等音頻接口，內置了RTC，A/D模塊和UART/SPI Master/I2C/PWM接口，并采用先進的SMIC 0.11G工藝，100-PIN LQFP封裝，疊封SDRAM，非常適合音樂播放、無線推送和音效處理等多方面的應用。
Hardware
?Dual-core structure: audio processing unit and high performance 32-bit RISC.
?Integrated high/full speed USB controller and SD/MMC/SDIO controller.
?Integrated 100M Ethernet controller.
?Integrated AES/RSA accelerate engine.
?Integrated 5.1 I2S in/out and SPDIF in/out interface.
?Integrated RTC, A/D and interface such as UART、spi master、I2C、PWM
?Integrated High-performance audio Codec：
u Programmable sampling frequency FS amongst 8/11.025/12/16/22.05/24/32/44.1/48/96 kHz
u DAC to stereo line output path @10kOhm:
lSNR: 95 dB A-Weighted
lTHD: -80 dB@FS -1dB
u Line input to ADC path:
lSNR: 85 dB A-Weighted
THD: -80 dB@FS -1dB
u PSRR:50 dB@1kHz
qSoftware
?Linux OS，SDK.
?Audio software CODEC:
?Decoding: Support WAV/MP3*/WMA*/AAC*/APE*/FLAC/AC3*/DTS*/ALAC*.
?Encoding: Support MP3*/ADPCM/WAV.
?Support DLNA*、Airplay* protocol.
?Support digital audio post processing
?Programmble BiQuads parameter EQ.
?Soft volume and soft mute.
?Dynamic range compressor.
?Virtual Surround, Loudness Control, Vocal processing.
?Microphone Echo，Echo Cancellation.
?Bass and Treble enhancement.
?Pitch and Speed Control.
?Up/Down Mixing.
