14位 80/105/125MSPS 四通道 SC9253國產替代ADI AD9253
2021-11-22 22:16:28
暫無圖片。
詳細介紹
產品特征
? 1.8V 電源供電
? 低功耗： 每通道 110mW(110MSPS)

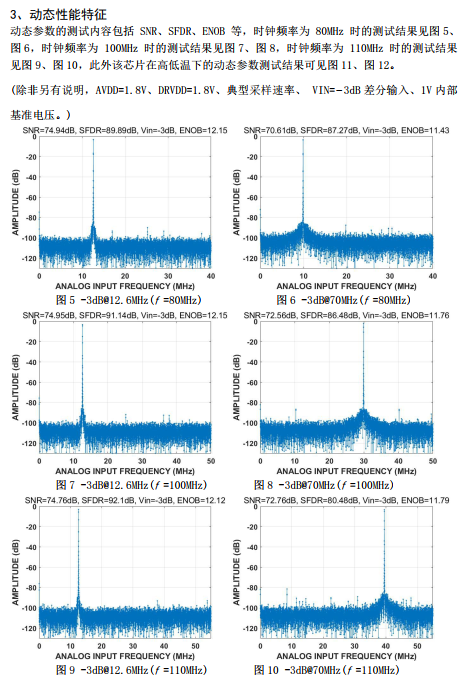

? 信噪比(SNR)： 74dB(至奈奎斯特頻率)

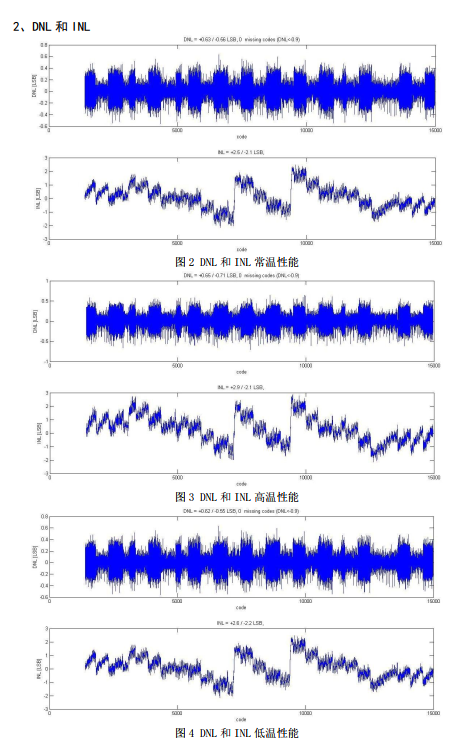

? 微分非線性(DNL)： ± 0.75LSB(典型值)； 積分非線性(INL)： ± 2.5LSB(典型值)
? 串行 LVDS
? 2VP-P 輸入電壓范圍
? 完全兼容 ADI 的 AD9253
產品詳情
SC9253 是一款 4 通道、 14 位、 80MSPS/100MSPS/110MSPS 模數轉換器(ADC)， 內置片內采樣保持電路， 專門針對低成本、 低功耗、 小尺寸和易用性而設計。 該產品的轉換速率最高可達
110MSPS， 具有杰出的動態性能與低功耗特性。該 ADC 采用 1.8V 單電源供電以及 LVPECL/CMOS/LVDS 兼容型采樣速率時鐘信號， 以便充分發揮其工作性能。 對于大多數應用來說， 無需外部基準電源源或驅動器件。
為獲得合適的 LVDS 串行數據速率， 該 ADC 會自動倍乘采樣速率時鐘。 它提供一個數據時鐘輸出(DCO)用于在輸出端捕獲數據， 以及一個幀時鐘輸出(FCO)用于發送新輸出字節信號。 它還支持各通道單獨進入省電狀態； 禁用所有通道時， 典型功耗低于 2mW。

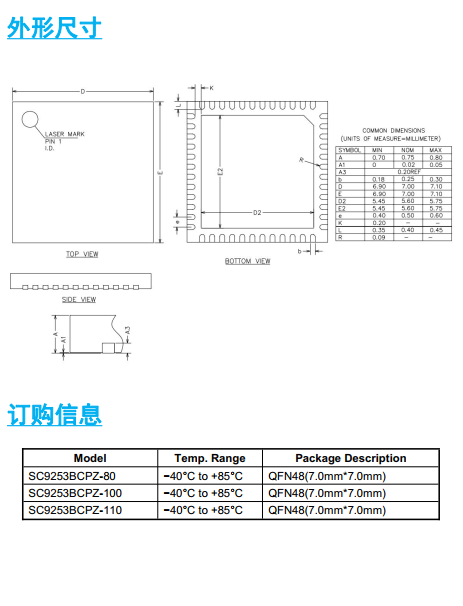

SC9253 采用符合 Rohs 標準的 48 引腳的 QFN 封裝。 額定溫度范圍為-40℃ 至+85℃ 工業溫度范圍。
應用領域
? 醫療成像和無創超聲檢測
? 測試設備
? 無線電接收機
? 1.8V 電源供電
? 低功耗： 每通道 110mW(110MSPS)
? 信噪比(SNR)： 74dB(至奈奎斯特頻率)
? 微分非線性(DNL)： ± 0.75LSB(典型值)； 積分非線性(INL)： ± 2.5LSB(典型值)
? 串行 LVDS
? 2VP-P 輸入電壓范圍
? 完全兼容 ADI 的 AD9253
產品詳情
SC9253 是一款 4 通道、 14 位、 80MSPS/100MSPS/110MSPS 模數轉換器(ADC)， 內置片內采樣保持電路， 專門針對低成本、 低功耗、 小尺寸和易用性而設計。 該產品的轉換速率最高可達
110MSPS， 具有杰出的動態性能與低功耗特性。該 ADC 采用 1.8V 單電源供電以及 LVPECL/CMOS/LVDS 兼容型采樣速率時鐘信號， 以便充分發揮其工作性能。 對于大多數應用來說， 無需外部基準電源源或驅動器件。
為獲得合適的 LVDS 串行數據速率， 該 ADC 會自動倍乘采樣速率時鐘。 它提供一個數據時鐘輸出(DCO)用于在輸出端捕獲數據， 以及一個幀時鐘輸出(FCO)用于發送新輸出字節信號。 它還支持各通道單獨進入省電狀態； 禁用所有通道時， 典型功耗低于 2mW。
SC9253 采用符合 Rohs 標準的 48 引腳的 QFN 封裝。 額定溫度范圍為-40℃ 至+85℃ 工業溫度范圍。
應用領域
? 醫療成像和無創超聲檢測
? 測試設備
? 無線電接收機
? 光纖網絡
