直流電機驅動器芯片GC4931簡介
更新：2019-11-22 14:34:23??????點擊：
- 品牌：???
- 型號：???
產品介紹
GC4931F/S 是一款三相無刷直流電機預驅動芯片。 芯片可以驅動N型功率MOSFET，
最高電源到 36V。芯片狀態切換邏輯受三個
相位差為 120°的霍爾輸入確定。兼容替代A4931,MS4931
芯片集成固定衰減時間的脈沖調制來控
制電流并且抑制勵磁涌流；堵轉保護時間可
調；過溫保護，過壓監測，同步整流等等。
其中內置的同步整流器通過在衰減周期內，
打開合適的低內阻的開關管以取代反向續流
二極管來降低功耗。當芯片監測到過壓時芯
片會關斷同步整流以減小變化電流引起的電
源電壓波動。
GC4931F/S 的邏輯輸入腳有使能控制
（ENABLE），方向控制（DIR），剎車控制
（BRAKE）；邏輯輸出腳有 FG1，F(xiàn)G2 與霍
爾信號對應，可以用來監測轉動速度。

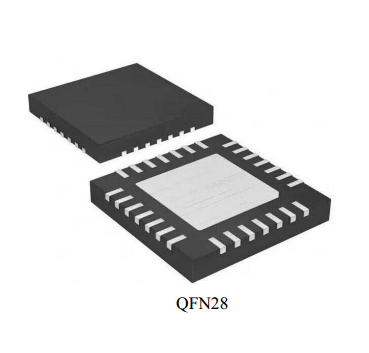

芯片工作溫度從-20~105℃。封裝形式采
用 5mmx5mm 的 QFN 28 腳，底部有散熱片。
GC4931F 工作電壓低至 4.7V，GC4931S
最低工作電壓在 7V.
