SC2161國產替代ADI AD2S1210 分辨率可變 10位至16位R/D轉換器，內置參考振蕩器
- 品牌：???芯熾
- 型號：???SC2161國產替代ADI AD2S1210
? 完整的單芯片旋變數字轉換器
? 最大跟蹤速率： 3125 rps(10 位分辨率)
? 精度： ±2.5 弧分
? 分辨率： 10/12/14/16 位，由用戶設置
? 并行和串行 10 位至 16 位數據端口
? 絕對位置與速度輸出
? 系統故障檢測
? 可編程故障檢測閾值
? 差分輸入
? 增量式編碼器仿真
? 內置可編程正弦波振蕩器
? 兼容 DSP 和 SPI 接口標準
? 電源電壓 5 V，邏輯接口電壓 2.3 V 至 5 V
? 額定溫度范圍： -40°C 至+125°C
? 直流和交流伺服電機控制
? 編碼器仿真
? 電動助力轉向
? 電動汽車
? 集成的啟動發電機/交流發電機
? 汽車運動檢測與控制
產品概況

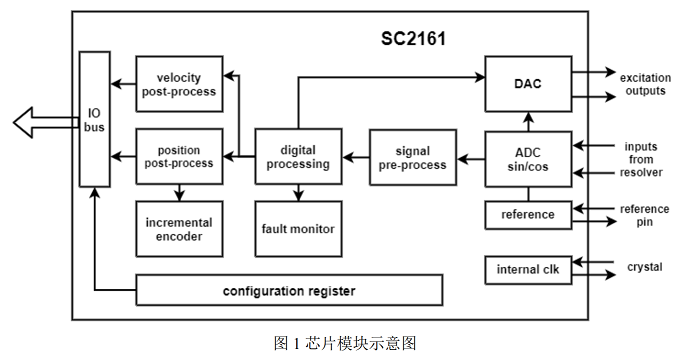

SC2161 是一款 10 位至 16 位分辨率旋變數字轉換器，集成片上可編程正弦波振蕩器，為旋變器提供正弦波激勵。 轉換器的正弦和余弦輸入端允許輸入 3.15 Vp?p ± 27%、頻率為 2 kHz 至 20 kHz 范圍內的信號。Type II 伺服環路用于跟蹤輸入信號，并將正弦和余弦輸入端的信息轉換為輸入角度和速度所對應的數字量。最大跟蹤速率為 3125 rps。
產品特色
1.比率跟蹤轉換 Type II 跟蹤環路能夠連續輸出位置數據，且沒有轉換延遲。它還可以抑制噪 聲，并提供參考和輸入信號的諧波失真容限。
2.系統故障檢測。故障檢測電路可以檢測旋變的信號丟失、超范圍輸入信號、輸入信號失配或位置跟蹤丟失。各故障檢測閾值可以由用戶單獨編程，以便針對特定應用進行優化。
3. 輸入信號范圍。正弦和余弦輸入端支持 3.15 Vp?p ± 27%的差分輸入電壓。
4. 可編程激勵頻率。可以輕松地將激勵頻率設置為 2 kHz 至 20 kHz 范圍內的多個標準頻率。
5. 3 種格式位置數據。通過 16 位并行端口或 4 線串行接口可以訪問 10 位至 16 位絕對角位置數據。增量式編碼器仿真采用標準 A-quad-B 格式，并提供方向輸出。
6. 數字速度輸出。通過 16 位并行端口或 4 線串行接口可以訪問 10 位至 16 位帶符號的數字量速度。
