HT8312內置高效率自適應電荷泵升壓，防削頂失真功能，D/AB切換的 5.2W單聲道高保真音頻功率放大器
- 品牌：???禾潤
- 型號：???HT8312
HT8312是一款D類音頻功率放大器，在VBAT=4.2V、THD+N=10%，4Ω負載條件下能連續輸出5.2W功率。該D類功放的電源電壓由內置的自適應電荷泵升壓模塊提供。該升壓模塊在低功率時不升壓，可有效提升電池的播放時間。
HT8312的最大特點是防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。
HT8312具有AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式（此時電荷泵升壓功能關閉）。
HT8312內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。
此外，HT8312內部固定28dB增益，內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。
特點
-
防削頂失真功能(Anti-Clipping Function, ACF)
-
自適應電荷泵升壓功能
-
內部固定28dB增益
-
輸出功率
5.2W (VBAT=4.2V, RL=4?, THD+N=10%)
4.0W (VBAT=3.7V, RL=4?, THD+N=10%)
3.0W (VBAT=3.3V, RL=4?, THD+N=10%)
-
效率
84% (VBAT=3.7V, RL=4?, 0.4W)
75% (VBAT=3.7V, RL=4?, 2W)
-
電源
-升壓輸入VBAT：2.7V至5.5V
-升壓輸出CPOUT：6.4V
-
靜態工作電流：3mA
-
關斷電流：<1uA
-
AB/D類可切換
-
免濾波器數字調制，直接驅動揚聲器
-
保護功能:過流/過熱/欠壓異常保護功能
-
無鉛封裝， SOP10L-PP
應用
-
智能音響
-
無線音響
-
便攜式音頻設備
-
智能手機
-

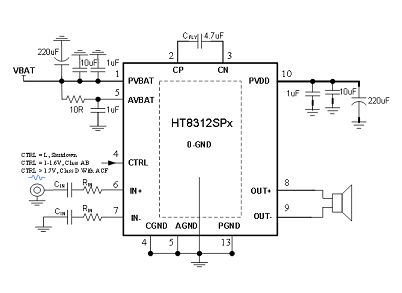

典型應用圖
-
-
