HT8691R是一款內置BOOST升壓模塊的D類音頻功率放大器。內置的BOOST升壓模塊可通過外置電阻調節升壓值，即使是鋰電池供電，在升壓至7.5V，2Ω負載條件下則能連續輸出11W功率。其支持外部設置調節BOOST輸出電壓。

HT8691R的最大特點是防削頂失真（ACF）輸出控制功能，可檢測并抑制由于輸入音樂、語音信號幅度過大所引起的輸出信號削頂失真（破音），也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。同時芯片具有ACF-Off 模式。

HT8691R具有AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式。

HT8691R內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。

此外，HT8691R內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。

特點

防削頂失真功能(防破音, Anti-Clipping Function, ACF)

免濾波器數字調制，直接驅動揚聲器

輸出功率

9.0W (V_BAT=3.7V, PVDD = 7.5V, R_L=3?, THD+N=10%)

11.0W (V_BAT=3.7V, PVDD = 7.5V, R_L=2?, THD+N=10%

5.5W (V_BAT=3.7V, PVDD = 6.5V, R_L=4?, THD+N=10%)

電源

-升壓輸入V_BAT：2.5V至5.5V

-升壓輸出PVDD：V_BAT至7.5V

BOOST輸出電壓可調

AB/D類可切換

保護功能:過流/過熱/欠壓異常保護功能

無鉛封裝， SOP8L-PP

應用

• 藍牙音箱

• 便攜式音箱

• 2.1聲道小音箱

• 擴音器

• iphone/ipod/ipod docking

• MP4, 導航儀

• 平板電腦，筆記本電腦

• 智能手機

• 小尺寸LCD電視/監視器

• 便攜式游戲機

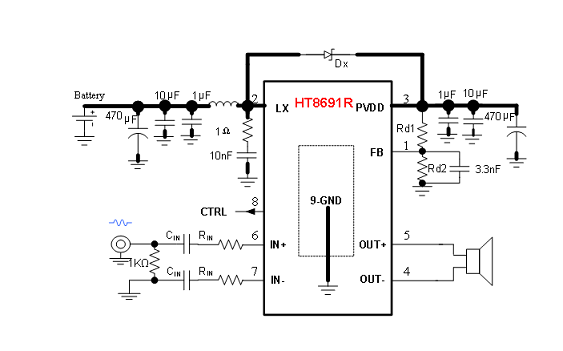

典型應用圖
