簡單介紹
TTP223 TTP223N TonTouchTM是觸摸鍵檢測IC，提供1個觸摸鍵。觸摸檢測IC是為了用可 變面積的鍵取代傳統的按鈕鍵而設計的。低功耗和寬工作電壓是觸摸鍵在DC和AC應用的特點。

TTP223 TTP223N 的詳細介紹
TTP223 TTP223N概述
TTP223 TTP223N TonTouchTM是觸摸鍵檢測IC，提供1個觸摸鍵。觸摸檢測IC是為了用可
變面積的鍵取代傳統的按鈕鍵而設計的。低功耗和寬工作電壓是觸摸鍵在DC和AC應用的特點。

TTP223 TTP223N特點
 工作電壓 2.0V~5.5V
 工作電流 @VDD=3V，無負載，SLRFTB=1
低功耗模式下典型值1.5uA，最大值3.0uA
快速模式下典型值3.5uA，最大值7.0uA
@VDD=3V，無負載，SLRFTB=0
低功耗模式下典型值2.0uA，最大值4.0uA
快速模式下典型值6.5uA，最大值13.0uA
 最長響應時間大約為快速模式下60mS，低功耗模式下220mS @VDD=3V
 靈敏度可由外部電容(0~50pF)調節
由選擇管腳（SLRFTB管腳）提供兩個采樣長度的選擇
人體觸摸檢測穩定，可取代傳統的直接的開關鍵
由選擇管腳（LPMB管腳）提供快速模式和低功耗模式的選擇
 由選擇管腳（TOG管腳）提供直接模式、觸發模式的選擇
同時還保留漏極開路(Open Drain)輸出模式,OPDO管腳為漏極開路(Open Drain)輸
出， Q管腳為CMOS輸出
各輸出模式都可通過選擇管腳（AHLB管腳）選擇高電平或者低電平有效
由選擇管腳（MOTB管腳）提供100sec最長輸出時間選擇
有外部上電復位管腳（RST管腳）
上電之后需要約0.5sec的穩定時間，此時間段內不要對鍵進行觸摸，
此時所有功能都被禁止
始終進行自校準
在快速模式下,當Key沒有被觸摸時或Key被觸摸之后IC重新校正時間約為4.0sec.
在低功效模式下,當Key沒有被觸摸時其校正時間同樣約為4.0sec,當Key被觸摸之后,
其重新校正時間必需是Key被釋放之后約16 sec.

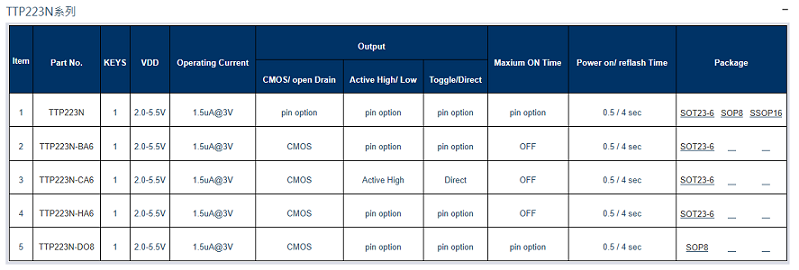

TTP223N的靈敏度比TTP223好
但TTP223N的穩定度比TTP223差
