HT317 具有AM抑制功能的75W PBTL/30W BTL D類音頻功放
- 品牌：???禾潤
- 型號：???HT317
HT317是一款高效D類音頻功率放大器。在24V供電的立體聲（BTL）模式下，能夠持續提供2*30W/8Ω功率輸出；在單聲道（PBTL）模式下，能夠持續提供75W/4Ω功率輸出。
HT317具有豐富的功率限制功能，以滿足各類應用。一種是限幅功能（PLIMT），即在輸出端限制其最大輸出擺幅低于設定值，可避免意外的超額輸出功率損壞喇叭。另一種為自動增益控制功能（AGC），開啟后，可有效改善因輸入幅度過大或者電源電壓降低造成的破音失真。
HT317具有過溫限幅功能（TFB），在高功率輸出、高環境溫度等條件下導致芯片內溫度較高時，芯片自動降低系統增益，避免芯片進入過溫關斷保護功能，使其能夠連續播放而不間斷。
HT317還具有多開關頻率可選，以抑制AM干擾。
此外，HT317內置關斷功能使待機電流最小化，還集成了過壓保護、直流保護、短路保護、熱保護和電源欠壓異常保護等功能，可全面防止出現故障。
特點
輸出功率（BTL模式）
2×30W (VDD=24V, RL=8?, THD+N=1%)
2×23W (VDD=14V, RL=4?, THD+N=10%)
輸出功率（PBTL模式）
75W (VDD=24V, RL=4?, THD+N=10%)
單電源系統，4.5V-26V寬電壓輸入范圍
超過90%效率，無需散熱器
可設置功率限制功能（PCLP）以及AGC功能
過溫限幅功能
模擬差分/單端輸入，輸出模式立體聲/單聲道可選
多重開關頻率選擇，具有AM抑制功能。
保護功能：過壓/過流/過熱/欠壓異常，直流檢測和短路保護
無鉛無鹵封裝，TSSOP28-PP
應用
條形音箱
無線智能音箱
便攜式音箱
消費類音頻應用
拉桿音箱
LCD電視/監視器

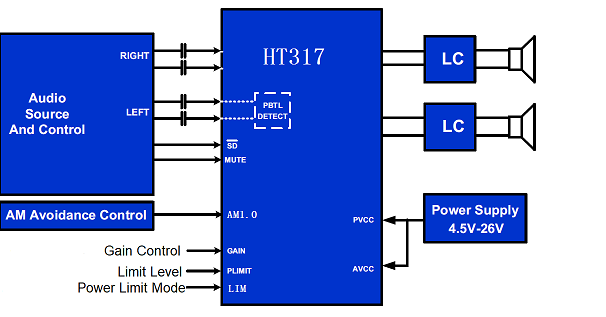

典型應用圖
