HT8699是一款內置BOOST升壓模塊的立體聲音頻功率放大器。在D類模式下，內置的BOOST升壓模塊可通過外置電阻調節升壓值，即使是鋰電池供電，在升壓至7V時，10% THD+N，4Ω負載條件下，能連續輸出2×5.5W 的功率。

HT8699具有AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式。

HT8699內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。

此外，HT8699內置的關斷功能使待機電流最小化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。

特點

• 防削頂失真功能(Anti-Clipping Function, ACF)

• 免濾波器數字調制，直接驅動揚聲器

• 輸出功率

  2×5.5W(V_BAT = 4V, PVDD = 7V, R_L=4?, THD+N=10%)

• 電源

  -升壓輸入V_BAT：2.5V至5.5V

  -升壓輸出PVDD：V_BAT至7.0V

• BOOST輸出電壓可調

• AB/D類切換

• 過流/過熱/欠壓異常保護功能

• 無鉛封裝，SOP16L-PP

  應用

  • 藍牙音箱

  • 便攜式音箱

  • 2.1聲道小音箱

  • 擴音器

  • iphone/ipod/ipod docking

  • 便攜式游戲機

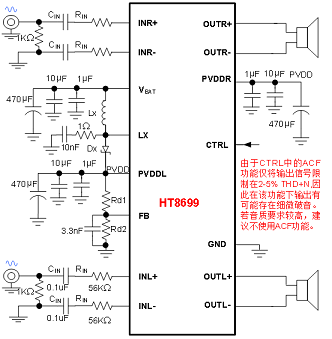

典型應用圖
