GC8548 完全替代LV8548 無需改外圍 雙通道12V直流1.5A電機驅動 可應用于辦公/打印機/玩具
更新：2020-1-15 21:23:27??????點擊：
- 品牌：???世芯
- 型號：???GC8548/LV8548
產品介紹
描述
GC8548 是一款雙通道 12V 直流電機驅動芯片， 為攝像機、 消費類產品、 玩具和其他低壓或者電池供電的運動控制類應用提供了集成的電機驅動解決方案。 芯片一般用來驅動兩個直流電機或者驅動一個步進電機。
GC8548 可以工作在 3.8~12V 的電源電壓上， 每通道能提供高達 1.5A 持續輸出電流或者 2.5A 峰值電流， 睡眠模式下功耗小于1uA。
GC8548 具有 PWM（IN/IN） 輸入接口,與行業標準器件兼容， 并具有過溫保護， 欠壓保護， 短路保護， 過流保護等功能。
GC8548 內置 LDO， 不需要邏輯電源，輸入兼容 3.3V 與 5V。
特點
● H 橋電機驅動器
-- 電源電壓 3.8~12V
-- 低導通阻抗(HS+LS) 350mΩ
● 1.5A 持續驅動輸出電流
● PWM(IN1/IN2)輸入模式
● 兼容 3.3V， 5V 邏輯輸入
● 內置過溫保護
● 內置 H 橋電源短接保護， 短地保護
● 低電流睡眠模式（nA 級， IN1=IN2=0）
應用
● 攝像機
● 數字單鏡頭反光(DSLR) 鏡頭
● 玩具
● 機器人技術
● 共享單車鎖
● 水表開關
● 醫療設備
● 攝像機
● 數字單鏡頭反光(DSLR) 鏡頭
● 玩具
● 機器人技術
● 共享單車鎖
● 水表開關
● 醫療設備

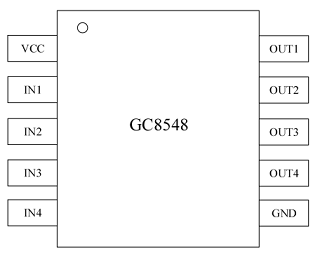

管腳圖

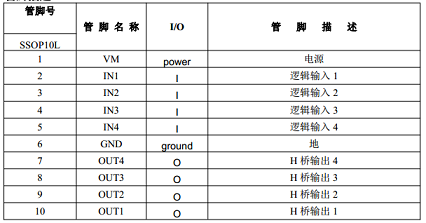

管腳列表

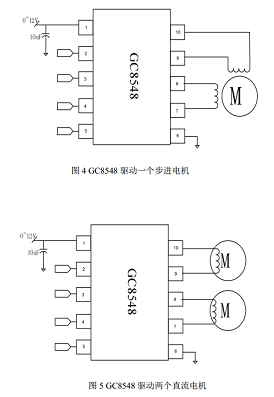

典型應用原理圖
我司是GC杭州世芯正式授權代理商，可以提供技術支持；
規格書下載鏈接如下：
