電機驅動芯片是集成有CMOS 控制電路和DMOS 功率器件的芯片，利用它可以與主處理器、電機和增量型編碼器構成一個完整的運動控制系統。可以用來驅動直流電機、步進電機和繼電器等感性負載。

      電機驅動芯片采用標準的TTL邏輯電平信號控制，具有兩個使能控制端，在不受輸入信號影響的情況下允許或禁止器件工作，有一個邏輯電源輸入端，使內部邏輯電路部分在低電壓下工作；可以外接檢測電阻，將變化量反饋給控制電路。

      幾款高性價比電機驅動芯片
幾款本土高性價比的電機驅動芯片，可直接替換一些國外進口型號芯片，主要適 用于各種消費類電子產品，提升客戶產品競爭力。

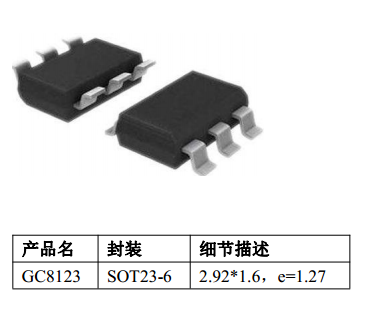

一、GC8123 是一款低壓 5V 全橋驅動芯片，為攝像機、消費類產品、玩具和其他低壓或者電池供電的運動控制類應用提供了集成的電機驅動解決方案。GC8123 能提供高達 1.2A 的持續輸出電流。可以工作在 1.2~7V 的電源電壓上。GC8123 具有 PW（IN/IN）輸入接口,與行業標準器件兼容， 并具有過溫保護功能。

芯片特點

● H 橋電機驅動器

-- 電源電壓 1.2~7V

-- 低導通阻抗(HS+LS)420mΩ

● 1.2A 持續驅動輸出電流

● PWM(INA/INB)輸入模式

● 內置過溫保護

● 低電流睡眠模式 （nA 級， INA=INB=0）

GC8123跟BL8123 pin對pin兼容.價格底，性能穩定。

二、

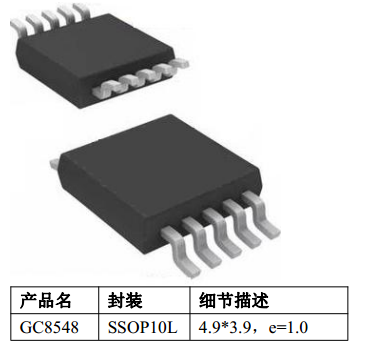

GC8548 是一款雙通道 12V 直流電機驅動芯片，為攝像機、消費類產品、玩具和其他低壓或者電池供電的運動控制類應用提供了集成的電機驅動解決方案。芯片一般用來驅動兩個直流電機或者驅動一個步進電機。GC8548 可以工作在 3.8~12V 的電源電壓上，每通道能提供高達 1.5A 持續輸出電流或者 2.5A 峰值電流，睡眠模式下功耗小于1uA。GC8548 具有 PWM（IN/IN）輸入接口,與行業標準器件兼容，并具有過溫保護，欠壓保護，短路保護，過流保護等功能。GC8548 內置 LDO，不需要邏輯電源，輸入兼容 3.3V 與 5V。

● H 橋電機驅動器

-- 電源電壓 3.8~12V

-- 低導通阻抗(HS+LS) 350mΩ

● 1.5A 持續驅動輸出電流

● PWM(IN1/IN2)輸入模式

● 兼容 3.3V，5V 邏輯輸入

● 內置過溫保護

● 內置 H 橋電源短接保護，短地保護

● 低電流睡眠模式（nA 級，IN1=IN2=0）

三、

GC8549 是一款雙通道 12V 直流電機驅動芯片，為攝像機、消費類產品、玩具和其他低壓或者電池供電的運動控制類應用提供了集成的電機驅動解決方案。芯片一般用來驅動兩個直流電機或者驅動一個步進電機。GC8549 可以工作在 3.8~12V 的電源電壓上，每通道能提供高達 1.5A 持續輸出電流或者2.5A峰值電流， 睡眠模式下功耗小于1uA。GC8549 具有 PWM（IN/EN）輸入接口,與行業標準器件兼容，并具有過溫保護，欠壓保護，短路保護，過流保護等功能。GC8549 內置 LDO，不需要邏輯電源，輸入兼容 3.3V 與 5V。

芯片特點

● H 橋電機驅動器

-- 電源電壓 3.8~12V

-- 低導通阻抗(HS+LS) 350mΩ

● 1.5A 持續驅動輸出電流

● PWM(IN/EN)輸入模式

● 兼容 3.3V，5V 邏輯輸入

● 內置過溫保護

● 內置 H 橋電源短接保護，短地保護

● 低電流睡眠模式（nA 級，EN=0

芯片應用

● 攝像機

● 數字單鏡頭反光(DSLR) 鏡頭

● 玩具

● 機器人技術

● 共享單車鎖

四、

GC4931F/S 是一款三相無刷直流電機預驅動芯片。 芯片可以驅動N型功率MOSFET，最高電源到 36V。芯片狀態切換邏輯受三個相位差為 120°的霍爾輸入確定。兼容替代A4931,MS4931芯片集成固定衰減時間的脈沖調制來控制電流并且抑制勵磁涌流；堵轉保護時間可調；過溫保護，過壓監測，同步整流等等。其中內置的同步整流器通過在衰減周期內，打開合適的低內阻的開關管以取代反向續流二極管來降低功耗。當芯片監測到過壓時芯片會關斷同步整流以減小變化電流引起的電源電壓波動。
GC4931F/S 的邏輯輸入腳有使能控制（ENABLE），方向控制（DIR），剎車控制（BRAKE）；邏輯輸出腳有 FG1，FG2 與霍爾信號對應，可以用來監測轉動速度。
芯片工作溫度從-20~105℃。

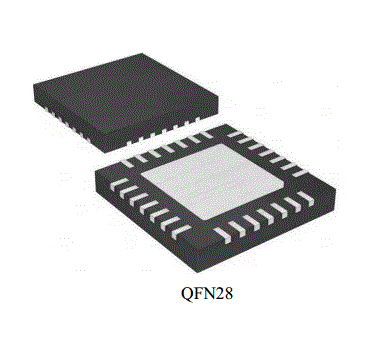

封裝形式采用 5mmx5mm 的 QFN 28 腳，底部有散熱片。
GC4931F 工作電壓低至 4.7V，GC4931S
最低工作電壓在 7V.
