在西門子S7-1200 PLC與液位傳感器通信中Modbus TCP網關的實際應用
在當前工業自動化系統中，傳感器數據的高效采集與處理已成為提升生產效率和控制精度的關鍵環節。以下將介紹如何通過工業網關技術，解決傳統模擬量數據采集中的諸多瓶頸問題。
一、項目背景與主要挑戰
某玻璃瓶制造企業擁有高度自動化的制瓶生產線，系統核心采用西門子S7-1200 PLC作為PROFINET主站，用于協調行列機、退火爐等關鍵設備運行。為實現對供料道內多個關鍵點玻璃液位的精準監測，系統部署了8個4-20mA輸出的液位傳感器。
然而，該方案在實施過程中暴露出一系列問題：
PLC模擬量接口資源緊張：S7-1200 PLC自帶模擬量輸入模塊數量有限，擴展模塊成本高且占用空間。
信號傳輸干擾嚴重：模擬信號在長距離傳輸中易受電磁干擾，來自變頻器和大功率電機的干擾導致測量數據波動。
控制響應滯后：隨著傳感器數量增加，PLC需反復掃描并執行復雜PID運算，響應速度下降，難以實現快速調節。
數據整合效率低：液位數據需融合分析后才能用于厚度控制，增加了PLC的運算負載。
二、技術解決方案：采用捷米特JM-PN-TCP工業網關
為應對上述問題，項目引入了捷米特JM-PN-TCP網關。該設備不僅實現Modbus TCP到PROFINET的協議轉換，同時具備邊緣計算和數據采集能力，是一個集成化的智能邊緣設備。
網關主要功能包括：
多通道模擬信號采集：支持多路4-20mA輸入，一次性接入全部液位傳感器，緩解PLC接口資源不足。
協議轉換與網絡集成：作為PROFINET從站，將Modbus TCP數據封裝為標準IO模塊，供PLC周期性讀取。
邊緣側數據處理：內置計算模塊，支持數據濾波、加權平均、PID運算等，可輸出調節建議值，減輕PLC負擔。
數據集中與傳輸優化：將所有傳感器數據數字化后通過一條PROFINET電纜傳輸，降低布線復雜度，增強系統可靠性。
三、實施方案與系統架構
1. 硬件部署與網絡拓撲
將網關部署于傳感器側，通過以太網接入現有PROFINET網絡，形成簡潔的分布式控制架構。
2. 軟件配置與邏輯優化
使用配套配置工具設定每路輸入的量程（例如4mA對應0米、20mA對應1米），并啟用濾波算法。同時，在網關上配置邊緣計算腳本，對多路傳感器數據進行加權平均，計算出推薦調節量。
在西門子TIA Portal中，導入網關的GSDML文件，將其作為PROFINET設備集成。假設網關提供16字節輸入數據（含傳感器原始值、平均液位和調節量）和8字節輸出（來自PLC的使能信號或目標設定值）。
PLC程序僅需讀取調節建議值，并進行安全邏輯判斷后控制調節閥，從而顯著縮短掃描周期，提高響應速度。
四、應用成效
該方案顯著提升了系統運行效率與數據采集精度。模擬量傳輸的干擾問題得到控制，傳感器數據整合效率提升，系統響應時間縮短，調節精度提高。整個控制邏輯更清晰，PLC資源得到釋放。
五、行業應用前景與擴展方向
捷米特JM-PN-TCP網關所體現的邊緣計算與協議轉換能力，為傳統流程工業的數字化轉型提供了有效路徑。其應用前景不僅限于玻璃制造行業，還可在以下多個高增長領域發揮作用：
光伏產業：在硅料提純、晶硅生長、切片等環節，通過邊緣計算實現多路溫度信號的融合與平衡，提升硅片質量和良率。
鋰電池電極制造：在電極涂布過程中，借助網關對多個厚度傳感器進行實時數據融合和PID控制，提高涂布均勻性和精度。
智能水務管理：在水廠和泵站中，通過網關接入流量、壓力和水質傳感器，實現數據統一管理與PLC系統集成。

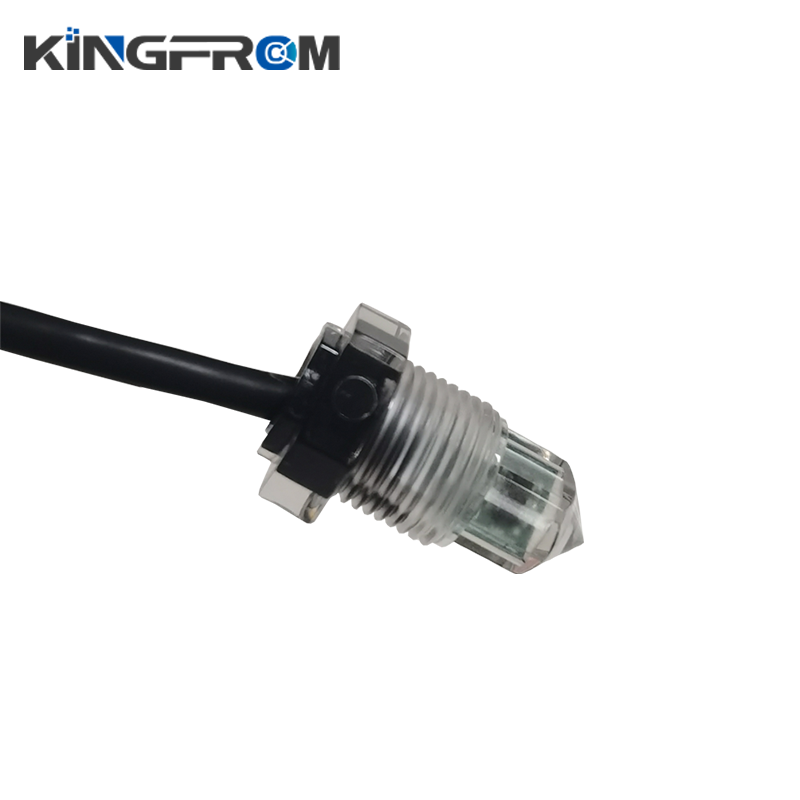

錦鋒光電式液位傳感器LLM12DH05替代GEMS捷邁ELS-1100通用型光電液位開關ELS-1100 PN:138167 ELS-1100 PN:144225,ELS-1100 PN:144235,ELS-1100 PN:166541,ELS-1100 PN:142700,ELS-1100 PN:143585,ELS-1100 PN:157750,ELS-1100 PN:143580 ELS-1100 PN:169555,ELS-1100 PN:143577,ELS-1100 PN:143570,ELS-1100 PN:143590,ELS-1100 PN:175632,ELS-1100 PN:143575,ELS-1100 PN:169556,148973。
