隨著電網系統的迅速發展，電力線監測設備、繼電保護產品正不斷地更新?lián)Q代并改變著設計模式。作為國產高性能信號處理解決方案供應商，上海芯熾科技集團有限公司（SIMCHIP）為簡化數據采集系統設計，提高性能，推出的一系列高性能ADC一直引領該領域的技術發展路線。


SC1467是上海芯熾科技推出的一款采用8通道16位同步采樣的SAR型ADC，使用5V單模擬電源供電，簡化了電力系統設計，無論使用何種采樣頻率，SC1467都有1MΩ模擬輸入阻抗。它可以適應±10V和±5V真雙極性輸入信號，滿足所有通道都能以高達200kSPS的吞吐速率采樣，此外，±30V的電壓輸入箝位保護電路及8kV ESD保護系統均提升了芯片在電力監測系統中的可靠性。由于采用單電源供電、集成二階抗混疊模擬濾波器和高模擬輸入阻抗，所以無需驅動運算放大器和外部雙極性電源，便可完成電力監測系統的應用。隨著技術的更新和產品工藝的改進，尤其是其±10V雙極多通道同步輸入等技術特點，使SC1467成為電力繼電保護的主流選擇，目前該產品仍在大量的電力監測及保護設備中發揮重要作用。


圖1 SC1467芯片模塊示意圖

隨著電力需求的增長和可再生能源發電的增加，電網的覆蓋范圍、間隔密度和精確度都反推電力公司進行升級，越來越多客戶具有多通道高采樣率ADC需求，上海芯熾科技2023年度發布的新品SC1464則能更好的滿足客戶此類需求。


SC1464是16通道集成16位雙極性輸入ADC，可實現16個通道的雙路同步采樣，吞吐率達2×1MSPS，能夠在更多通道數采樣的應用中減少對多個部件的需求，從而簡化了電力系統設計并降低系統成本，30mA的低工作功耗也進一步提升在電力監測系統中的運用優勢。此外，該器件具有精密基準源及基準電壓源緩沖器，集成數字濾波器的過采樣功能，可選循環冗余校驗（CRC）錯誤檢查也使它無需更多外部保護電路或外部信號調理；以及特有的自動診斷功能，SC1464可以轉換兩個診斷通道：AVCC和ALDO電壓，從而避免增加成本。

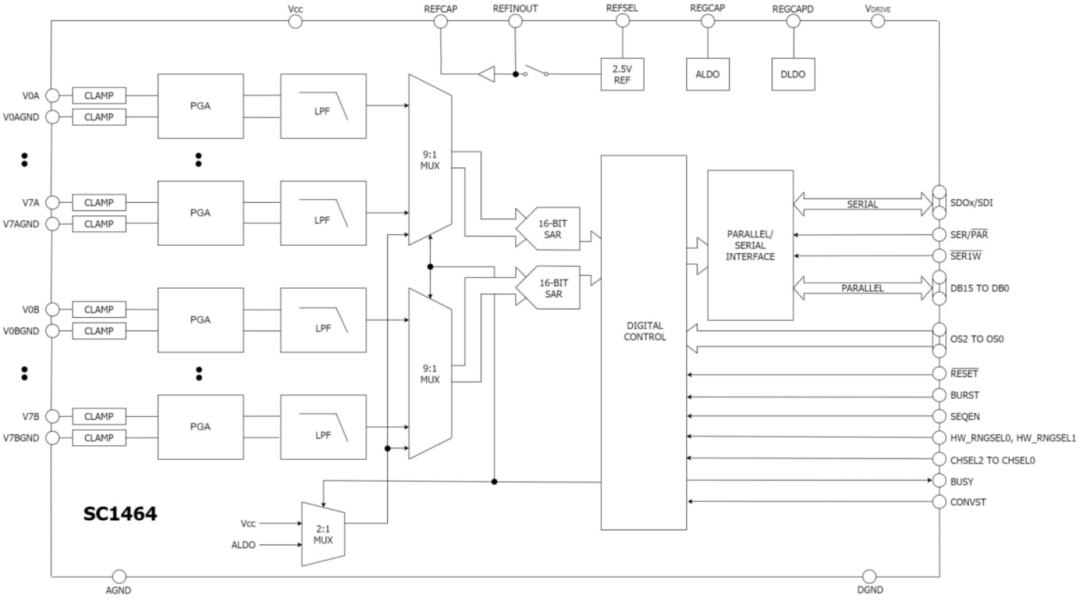

圖2 SC1464芯片模塊示意圖

結語

SC1467及SC1464適合一系列配電應用，例如低壓繼電保護器、工業伺服電機控制及儀表控制終端，值得您的信賴。
