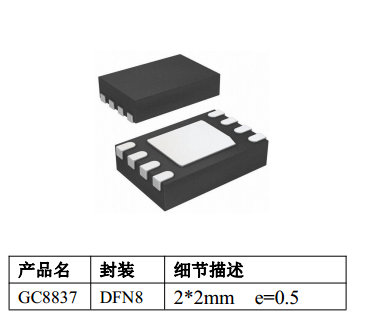

芯片描述
GC8837 是一款 12V 直流電機驅動芯片，為攝像機、消費類產品、玩具和其他低壓或者電池供電的運動控制類應用提供了集成的
電機驅動解決方案。芯片一般用了驅動一個直流電機或者使用兩顆來驅動步進電機。GC8837 可以工作在 0~12V 的電源電壓
上，能提供高達 1.5A 持續輸出電流或則 2A峰值電流，睡眠模式下功耗小于 1uA。GC8837 具有 PWM（IN/IN）輸入接口,
與行業標準器件兼容， 并具有過溫保護功能。芯片集成了過溫保護，欠壓保護，短路保護，過流保護等功能。

芯片特點
● H 橋電機驅動器
-- 負載電源電壓 0~12V
-- 低導通阻抗(HS+LS)400mΩ
● 1.5A 持續驅動輸出電流
● PWM(IN1/IN2)輸入模式
● 兼容 3.3V，5V 邏輯輸入
● 內置過溫保護
● 內置 H 橋電源短接保護，短地保護
● 低電流睡眠模式（nA 級，當 nSleep=0）

輸出驅動
輸出驅動上下管使用 NMOS 功率管，并內置電荷泵電路，上下管內阻之和低至 350mΩ
睡眠模式
當 nSleep 為高電平時，芯片正常工作。
當 nSleep 為低電平時，芯片進入低功耗的睡眠模式，此模式下功耗為 nA 級，適應于低
功耗的系統中。
nSleep 內置 100k 電阻下拉到 gnd，外部輸入懸空時默認為睡眠模式。
輸入腳
輸入腳內部有 100KΩ電阻下拉，默認為低電平輸入。
保護電路
過溫保護
當芯片結溫超過 169℃時過溫保護電路被激活，關斷所有輸出管。當溫度降低一個遲滯
溫度 18℃，到達 157℃時，所有輸出管恢復工作；由于過溫保護僅僅在芯片結溫超過設定值
才會被激活， 它并不能保證產品伴隨這個電路就能免受破壞， 所以芯片設置了短路過流保護。
短路過流保護 OCP
芯片為 H 橋的每個驅動管都內置了過流保護電路 ，當檢測任何一個驅動管的電流超過
IOCP ，且持續時間超過遲滯時間 TDEG（1.4us）時，所有的驅動管都將關閉；經過 Tretry 時
間（1.5ms）后，驅動管將自動嘗試恢復正常工作，如果異常電流繼續存在，將重復上述關
斷-恢復-關斷過程。
過流保護一般是針對異常狀態下保護以防止芯片燒毀，比如以下情況，當 OUT1 的上
臂橋?qū)〞r(shí)，如果 OUT1 異常接觸接到 gnd，或者當 OUT1 下臂橋?qū)〞r(shí)，OUT1 異常短接
到電源。此類保護也叫做短電源，短地保護。
工作模式
GC8837 在 nSleep 為低電平時進入睡眠模式,在睡眠模式 H 橋全部關斷，輸出高阻態,
芯片電路大部分電路關斷，進入省電模式。
