ST推出低壓專用柵極驅動器IC，更省空間，更省電
2021-1-1 18:07:36??????點擊：

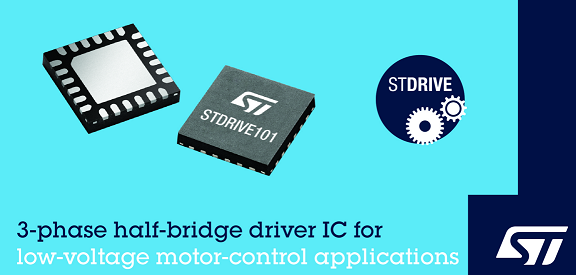

意法半導體推出一款75V以下低壓工業應用高集成度三相半橋驅動器IC，這是一個節省空間、節能高效的電機控制解決方案，適用于控制電動自行車、電動工具、泵、風扇、輕型機械、游戲機和其他設備內的三相無刷電機。
STDRIVE101內置三個用于驅動外部N溝道MOSFET的半橋驅動器，每個驅動器的最大拉電流和灌電流都是600mA。芯片內部集成自舉二極管和50mA 12V低壓降(LDO)穩壓器，可隨時為外部組件供電，最大程度地減少物料清單成本。集成的比較器配合外部電阻可以檢測電流，MOSFET漏源電壓監視功能可以實現短路保護。
內部基本安全功能包括內部產生的防止交叉導通的死區時間、過熱關機功能，以及防止MOSFET在低效率或危險條件下工作的高低邊欠壓鎖定(UVLO)。
DT/ MODE選擇引腳讓設計人員可以選擇使用單獨的高邊和低邊信號或單個PWM信號控制開關管，并啟用輸入。待機引腳可使STDRIVE101進入LDO穩壓器關閉的低功耗模式，在空閑時最大程度地節省電能。
STDRIVE101內置三個用于驅動外部N溝道MOSFET的半橋驅動器，每個驅動器的最大拉電流和灌電流都是600mA。芯片內部集成自舉二極管和50mA 12V低壓降(LDO)穩壓器，可隨時為外部組件供電，最大程度地減少物料清單成本。集成的比較器配合外部電阻可以檢測電流，MOSFET漏源電壓監視功能可以實現短路保護。
內部基本安全功能包括內部產生的防止交叉導通的死區時間、過熱關機功能，以及防止MOSFET在低效率或危險條件下工作的高低邊欠壓鎖定(UVLO)。
DT/ MODE選擇引腳讓設計人員可以選擇使用單獨的高邊和低邊信號或單個PWM信號控制開關管，并啟用輸入。待機引腳可使STDRIVE101進入LDO穩壓器關閉的低功耗模式，在空閑時最大程度地節省電能。
STDRIVE101現已投產，采用4mm x 4mm 的24引腳VFQFN封裝。
GC4931F/S 是一款三相無刷直流電機預驅動芯片。芯片可以驅動 N 型功率 MOSFET，最高電源到 36V。 芯片狀態切換邏輯受三個相位差為 120° 的霍爾輸入確定。芯片集成固定衰減時間的脈沖調制來控制電流并且抑制勵磁涌流； 堵轉保護時間可調； 過溫保護， 過壓監測， 同步整流等等。其中內置的同步整流器通過在衰減周期內，打開合適的低內阻的開關管以取代反向續流二極管來降低功耗。 當芯片監測到過壓時芯片會關斷同步整流以減小變化電流引起的電源電壓波動。
GC4931F/S 的邏輯輸入腳有使能控制（ENABLE） ， 方向控制（DIR） ， 剎車控制（BRAKE） ； 邏輯輸出腳有 FG1， FG2 與霍爾信號對應， 可以用來監測轉動速度。芯片工作溫度從-20~105℃。 封裝形式采用5mmx5mm 的 QFN 28 腳， 底部有散熱片。GC4931F 工作電壓低至 4.7V， GC4931S最低工作電壓在 7V.
管腳描述
內部框圖
圖 1 GC4931F/S 內部框圖
極限參數(一般無其他特殊注明時， T=25℃）
