推動安全高效的LED路燈應用發展，ST 150W評估板問市
2020-6-1 10:52:49??????點擊：

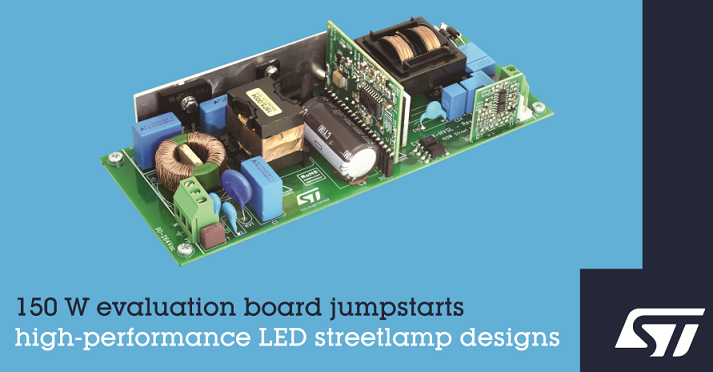

意法半導體新推出的EVL150W-HVSL LED驅動器評估板和參考設計將確保LED燈具擁有優異的性能，節省物料清單(BOM)成本，加快LED路燈和其它中高功率照明應用的研發。
作為一款150W、1A市電輸入驅動器，EVL150W-HVSL可實現高達91％的滿載能效，能夠最大程度地節省路燈運營企業的用電成本。
電磁干擾(EMI)在EN55022電磁兼容標準規定范圍內，在230V AC、30%至100％負載范圍內，輸入電流總諧波失真(THD) 小于10％，符合歐洲EN61000-3-2 Class-C和日本JEITA-MITI Class-C 照明設備規范。http://www.xx99av.com/
EVL150W-HVSL評估板配備90V-264V交流通用輸入，符合IEC 60950-1和62368-1安全標準，支持模擬、電阻和PWM(脈寬調制)三種調光模式，在任何開關頻率下，無閃爍PWM調光深度為1％。
此外，評估板還包含意法半導體的STCMB1高集成度功率因數校正(PFC)控制器和采用LCC拓撲的高壓諧振半橋控制器，恒流輸出與輸出電壓無關，因此非常適合驅動LED燈具。該產品的獨有技術功能包括恒定導通時間PFC控制、諧振半橋時移控制以及硬開關防止，可節省外部元件成本，并確保動態性能和紋波抑制效果出色。在突發模式下，PFC和半橋驅動是同步的，使輕負載輸入功耗降到0.5W以下。體積緊湊的20針STCMB1還集成了800V啟動電路以及X電容器放電和電源定序電路，無需任何輔助電源。
LED燈具還受益于EVL150W-HVSL的全方位電氣保護功能，包括輸出過載、輸出短路和開環保護，每種保護機制都具有自動重啟功能，可滿足路燈應用的要求。
EVL150W-HVSL目前已量產，意法半導體及其授權代理商均已在售。
作為一款150W、1A市電輸入驅動器，EVL150W-HVSL可實現高達91％的滿載能效，能夠最大程度地節省路燈運營企業的用電成本。
電磁干擾(EMI)在EN55022電磁兼容標準規定范圍內，在230V AC、30%至100％負載范圍內，輸入電流總諧波失真(THD) 小于10％，符合歐洲EN61000-3-2 Class-C和日本JEITA-MITI Class-C 照明設備規范。http://www.xx99av.com/
EVL150W-HVSL評估板配備90V-264V交流通用輸入，符合IEC 60950-1和62368-1安全標準，支持模擬、電阻和PWM(脈寬調制)三種調光模式，在任何開關頻率下，無閃爍PWM調光深度為1％。
此外，評估板還包含意法半導體的STCMB1高集成度功率因數校正(PFC)控制器和采用LCC拓撲的高壓諧振半橋控制器，恒流輸出與輸出電壓無關，因此非常適合驅動LED燈具。該產品的獨有技術功能包括恒定導通時間PFC控制、諧振半橋時移控制以及硬開關防止，可節省外部元件成本，并確保動態性能和紋波抑制效果出色。在突發模式下，PFC和半橋驅動是同步的，使輕負載輸入功耗降到0.5W以下。體積緊湊的20針STCMB1還集成了800V啟動電路以及X電容器放電和電源定序電路，無需任何輔助電源。
LED燈具還受益于EVL150W-HVSL的全方位電氣保護功能，包括輸出過載、輸出短路和開環保護，每種保護機制都具有自動重啟功能，可滿足路燈應用的要求。
EVL150W-HVSL目前已量產，意法半導體及其授權代理商均已在售。
