ACS770xCB霍爾電流傳感器ic
美國ALLEGRO型號ACS770xCB：耐熱增強型，完全集成，基于霍爾效應的高精度線性電流傳感器IC，內置100μ電流導體
AllegroACS770系列電流傳感器IC為交流或直流電流檢測提供經濟，精確的解決方案。典型應用包括電機控制，負載檢測和管理，電源和DC-DC轉換器控制，逆變器控制和過流故障檢測。

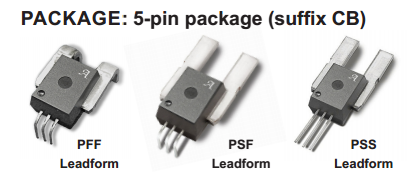

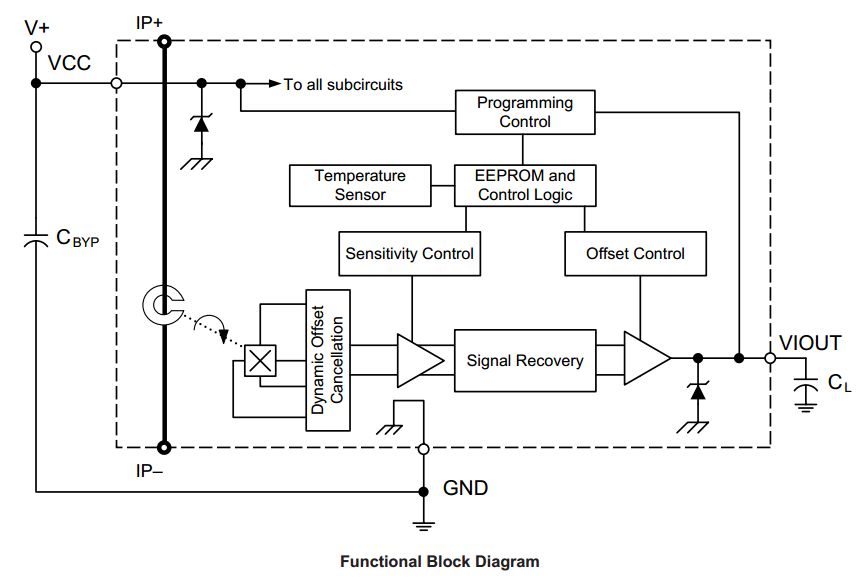

該器件由精密，低偏移線性霍爾電路組成，銅導電路徑位于芯片附近。流過該銅導電路徑的施加電流產生磁場，該磁場由低磁滯磁芯集中，然后由霍爾IC轉換成比例電壓。通過磁信號與霍爾傳感器的緊密接近，優化了設備精度。低偏移，斬波穩定的BiCMOS霍爾IC提供精確的比例輸出電壓，可在工廠進行精確編程。專有的數字溫度補償技術極大地提高了IC精度和溫度穩定性，而不會影響模擬輸出的高帶寬操作。
Allegro專有的集成屏蔽技術可提供對電流導體dV / dt和雜散電場的高度抗擾性，可在高壓側，高壓應用中實現低輸出電壓紋波和低失調漂移。
當增加的電流流過主銅導電路徑（從端子4到端子5）時，器件的輸出具有正斜率（對于雙向器件> V CC / 2），這是用于電流采樣的路徑。該導電路徑的內阻典型值為100μΩ，功耗低。
銅導體的厚度允許器件在高過電流條件下存活。導電路徑的端子與信號引線（引腳1至3）電隔離。這使得ACS770系列傳感器IC可用于需要電氣隔離的應用，無需使用光隔離器或其他昂貴的隔離技術。
ACS770系列不含鉛（Pb）。所有引線均鍍有100％霧錫，封裝內無鉛。重型引線框架由無氧銅制成。
主要特點
通過新的分段線性數字溫度補償偏移和靈敏度實現業界領先的總輸出精度
通過專有放大器和濾波器設計技術實現業界領先的噪聲性能
120 kHz典型帶寬
響應步進輸入電流，4.1μs輸出上升時間
集成屏蔽可大大降低由于高dV / dt信號導致的電流導體與芯片之間的電容耦合，并可防止高端，高壓應用中的偏移漂移
通過在整個工作溫度范圍內進行數字編程和補償增益和偏移，大大改善了總輸出誤差
封裝尺寸小，安裝方便
單片霍爾IC，可靠性高
超低功耗：100μΩ內部導體電阻
電流隔離允許在高壓系統中用于經濟的高側電流檢測
4.5至5.5 V，單電源供電
輸出電壓與AC或DC電流成比例
工廠修剪精度
極其穩定的輸出失調電壓
V CC的欠壓鎖定低于規格
