英飛凌推出全新4.5 kV XHP 3 IGBT模塊
讓驅動器實現尺寸小型化和效率最大化




【2023年12月25日，德國慕尼黑訊】許多應用都出現了采用更小IGBT模塊，以及將復雜設計轉移給產業鏈上游的明顯趨勢。為了順應小型化和集成化的全球趨勢，英飛凌科技股份公司（FSE代碼：IFX / OTCQX代碼：IFNNY）推出了4.5 kV XHP? 3 IGBT模塊，旨在從根本上改變采用兩電平和三電平拓撲結構且使用2000 V至3300 V交流電壓的中壓變頻器（MVD）與交通運輸應用的格局。這款新半導體器件將給諸多應用帶來裨益，包括大型傳送帶、泵、高速列車、機車以及商用、工程和農用車輛（CAV）。

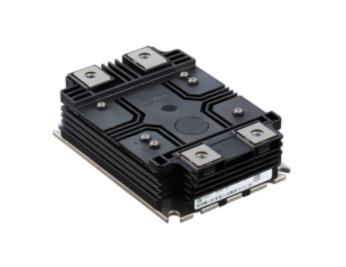

XHP3_IGBT


XHP系列包括一款帶有一個發射極控制續流二極管的TRENCHSTOP? IGBT4450 A半橋IGBT模塊，以及一款帶有發射極控制E4二極管的450 A二極管半橋模塊。這兩個模塊的絕緣電壓均提高至10.4 kV。這對組合有助于在不降低效率的情況下簡化并聯并且縮小尺寸。以前，并聯開關模塊需要復雜的母線，令設計工作變得復雜且會增加電感。XHP系列采用了創新的設計，通過將模塊并排放置簡化了并聯操作，這也使得模塊在并聯時只需要一條直流母線即可實現。


4.5 kV XHP系列還使得開發人員在設計過程中能夠減少元器件的使用數量。傳統的IGBT解決3電平方案有多個單IGBT開關和一個半橋二極管，而使用新器件的設計只需要兩個半橋開關和一個更小的半橋二極管，這對驅動的集成化是一個重大的進步。


FF450R45T3E4_B5雙開關與DD450S45T3E4_B5雙二極管的組合可顯著節省成本并縮小占板面積。例如，英飛凌過去的IGBT解決方案需要四個140 x 190 mm2或140 x 130 mm2開關以及一個140 x 130 mm2雙二極管。而全新的XHP系列產品能夠將所需的元器件數量減少到兩個140 x 100 mm2 雙開關和一個更小的140 x 100 mm2 雙二極管。






供貨情況


兩種型號的IGBT模塊FF450R45T3E4_B5 和 DD450S45T3E4_B5現已上市。
