產品詳情

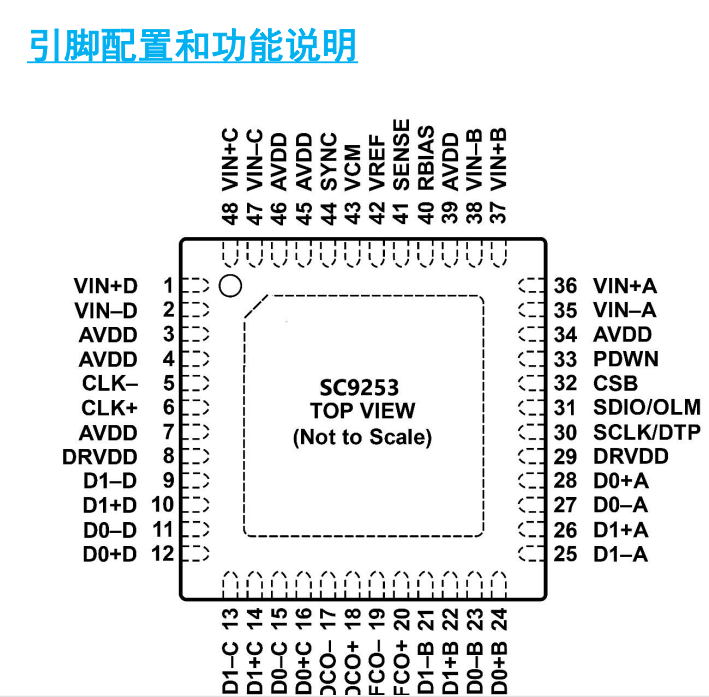

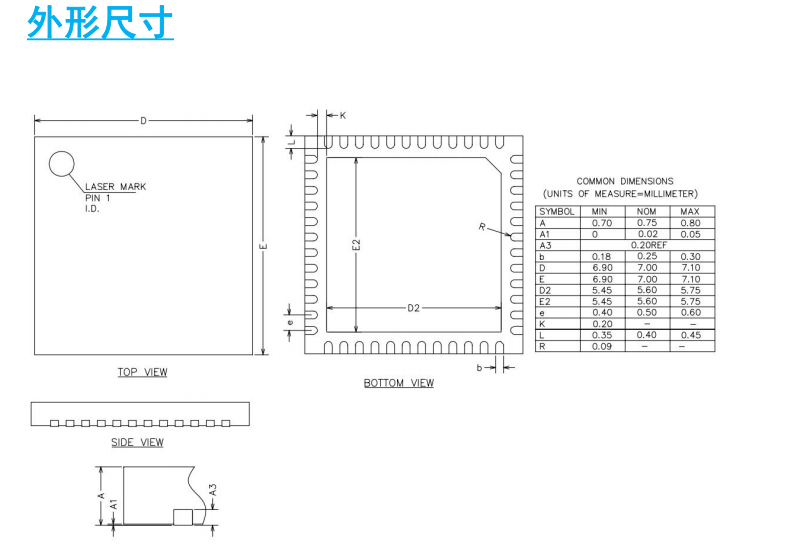

SC9253 是一款 4 通道、14 位、80MSPS/100MSPS/110MSPS 模數轉換器(ADC)，內置片內采樣保持電路，專門針對低成本、低功耗、小尺寸和易用性而設計。該產品的轉換速率最高可達110MSPS，具有杰出的動態性能與低功耗特性。該 ADC 采用 1.8V 單電源供電以及 LVPECL/CMOS/LVDS 兼容型采樣速率時鐘信號， 以便充分發揮其工作性能。對于大多數應用來說，無需外部基準電源源或驅動器件。為獲得合適的 LVDS 串行數據速率，該 ADC 會自動倍乘采樣速率時鐘。它提供一個數據時鐘輸出(DCO)用于在輸出端捕獲數據， 以及一個幀時鐘輸出(FCO)用于發送新輸出字節信號。 它還支持各通道單獨進入省電狀態；禁用所有通道時，典型功耗低于 2mW。SC9253 采用符合 Rohs 標準的 48 引腳的 QFN 封裝。額定溫度范圍為-40℃至+85℃工業溫度
范圍。
應用領域
? 醫療成像和無創超聲檢測
? 測試設備
? 無線電接收機
? 光纖網絡

產品特征
? 1.8V 電源供電
? 低功耗：每通道 110mW(110MSPS)
? 信噪比(SNR)：74dB(至奈奎斯特頻率)
? 微分非線性(DNL)：±0.75LSB(典型值)；積分非線性(INL)：±2.5LSB(典型值)
? 串行 LVDS
? 2V
P-P輸入電壓范圍
? 完全兼容 ADI 的 AD92533、動態性能特征動態參數的測試內容包括 SNR、SFDR、ENOB 等，時鐘頻率為 80MHz 時的測試結果見圖 5、圖 6，時鐘頻率為 100MHz 時的測試結果見圖 7、圖 8，時鐘頻率為 110MHz 時的測試結果見圖 9、圖 10，此外該芯片在高低溫下的動態參數測試結果可見圖 11、圖 12。
(除非另有說明，AVDD=1.8V、DRVDD=1.8V、典型采樣速率、 VIN=?3dB 差分輸入、1V 內部基準電壓。)
