HSCxxx-Tx系列電流傳感器為工業和汽車應用領域內AC，DC的電流檢測提供了可靠，性價比更高的解決方案。并為原邊和副邊提供了有效隔離，同樣外殼可以提供從±200A到±900A多種不同電流測量規格。
優勢特征
?  應用HALL感應原理的開環型電流傳感器
?  單電源5V供電
?  模擬信號輸出
?  原邊測量電流范圍可從±200A-±900A
?  傳感器工作溫度范圍：-40 °C to +125°C
?  輸出電壓：
-TR：零電流偏置VQVO=VCC/2(隨供電電源VCC等比例輸出)，增益Gain固定不隨VCC變化
-TF：零電流偏置VQVO=2.5V，增益Gain固定不隨VCC變化
?  良好的精度、線性度以及溫漂
產品應用
?  EV/HEV電機控制器
?  變頻器、逆變器控制
?  功率電源和DC-DC變換器控制
工作原理
開環電流傳感器利用安培定律（一根通電直導線周邊產生的磁場與導線中的電流成比例），利用 hall 器件的特性，通過檢測原邊電流產生的磁場強度 B 的大小，從而檢測出導線中的電流大小。在磁滯的線性區間內，B 與 I 的比例關系為：
B（IP）= K * IP  （K 為常數）
Hall 電壓可以表示為：
VH=(RH/d) * I * K * IP
除了 IP 是變化量，其余都是常量，由此：
VH=K1 * IP（K1 為常數）
特定的Hall芯片通過放大VH從而得到電壓來推算出原邊電流。

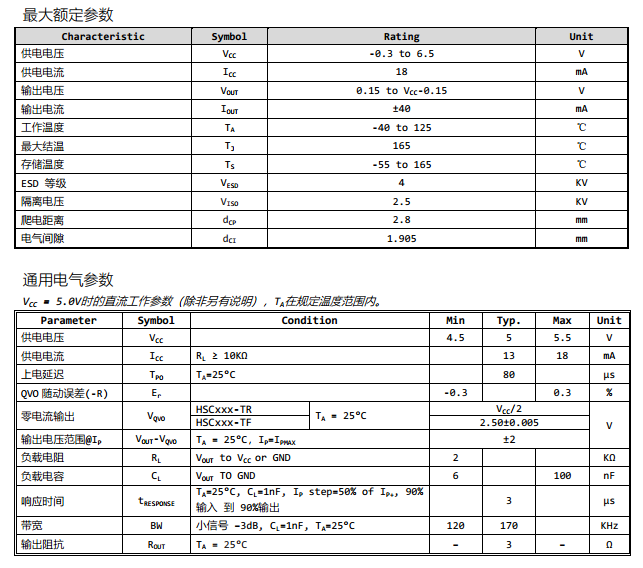

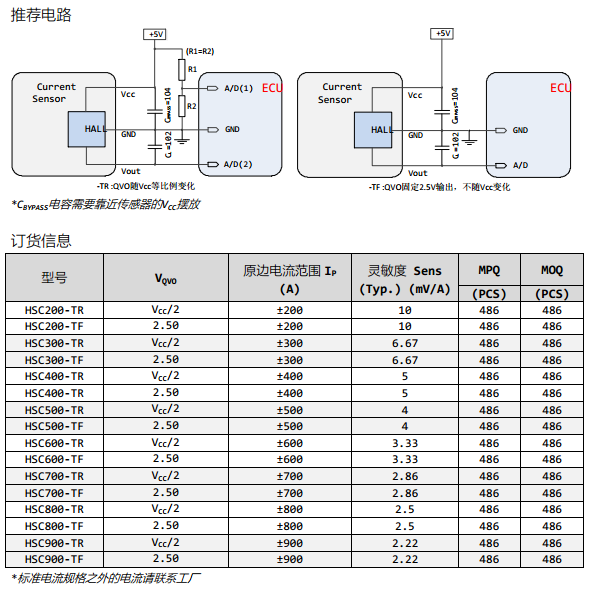

性能參數定義
?  靜態輸出電壓(QVO)：在無明顯磁場B = 0 G狀態下的傳感器輸出電壓VQVO
-TR: VQVO與電源電壓VCC具有恒定的比率； ??
 ??
??   ?
-TF: VQVO在一定范圍內不隨電源電壓VCC變化而變化，例如5V產品，VQVO=2.5V
?  靈敏度Sens(Sensitivity): Sens是參考輸出直線(-TR模式：??
 ????
??   ? +   × ??
??
??
??_??????
?
-TF模式下：??
 ????
. ?? +   × ??
??
??
??_??????
? )的斜率，指隨著電流的變化，輸出的變化，其與電流的
關系是：????????     ??
??_??????
? ，
?  零點溫漂(Offset with Temperature)：由于內部部件的公差,所受應力以及散熱因素，零點在
工作環境溫度下可能會發生偏移。
?  靈敏度溫漂(Sensitivity with temperature)：由于內部的溫度補償系數的影響，靈敏度在整
個工作溫度下會比在常溫下的預期值發生變化。
?  零點電失調電壓(Electrical Offset Voltage)：由于HALL元件以及內部的運算放大器本身的放
大倍數的噪音引起的誤差，稱之為失調電壓
?  零點磁失調電壓(Magnetic Offset)：在原邊電流由最大值IP—>0時，由于傳感器的磁芯材料的磁
滯現象引起，在輸出端產生的誤差稱之為零點磁失調電壓
?  零點失調電壓(offset voltage)：零點失調電壓是原邊電流為零時的輸出電壓，理想值為
??
 ??
??   ? (或者為2.5V)。因此，VQVO與理想值的差異稱為總零點失調電壓誤差。此偏移誤差可
歸因于零點電失調電壓（由于ASIC內部QVO調整的分辨率）、磁偏移、溫度漂移和溫度引起的磁滯。
?  響應時間 (Response Time)：傳感器的響應時間指的是當所施加電流達到最終的90%與傳感器輸
出到所施加電流的對應值之間的時間間隔
?  上升時間 (rise time)：傳感器的上升時間指的是傳感器輸出10%與達到最終的90%時的時間間隔
