低壓5V 全橋驅動芯片A3901與國產GC3901
GC3901是低壓雙通道全橋驅動芯片，與A3901完全PIN TO PIN替換。
GC3901芯片應用:● 攝像機● 數字單鏡頭反光(DSLR) 鏡頭● 玩具● 機器人技術● 共享單車鎖● 水氣表開關● 醫療設備● 電動牙刷芯片描述

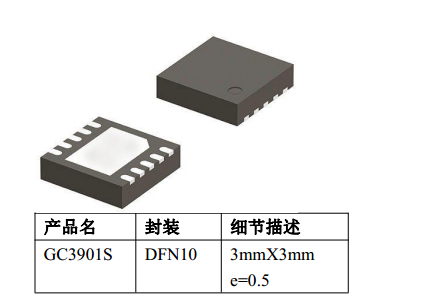

GC3901 是一款低壓 5V 全橋驅動芯片，為攝像機、消費類產品、玩具和其他低壓或者電池供電的運動控制類應用提供了集成的電機驅動解決方案。一般應用中驅動兩個獨立的直流電機，或者一個步進電機。GC3901 每個通道能提供高達1.2A的持續輸出電流；可以工作在 1.2~6V 的電源電壓。GC3901 具有 PWM（IN/IN）輸入接口,與行業標準器件兼容， 并具有過溫保護功能。GC3901 采用 DFN10 封裝。芯片特點
● H 橋電機驅動器
-- 電源電壓 1.2~7V
-- 低導通阻抗(HS+LS)420mΩ
● 1.2A 持續驅動輸出電流
● PWM(IN/IN)輸入模式
● 內置過溫保護
● 低電流睡眠模式（nA 級，
IN1=IN2=IN3=IN4=0）
輸出驅動
由于輸出驅動管的驅動電源 Vgs 與電源相關，GC3901 的 H 橋輸出導通電阻隨電壓的升
高而變小，所以在低壓時，芯片的電流能力會有所下降。
休眠模式
當 INX 不同時為低（<0.7V）時，芯片正常工作。
當 IN1=IN2=IN3=IN4=0 時，芯片進入低功耗的睡眠模式，內部電路停止工作，此時總
電流小于 1uA。
輸入腳
INX 輸入腳有內有 100KΩ電阻下拉，默認為低電平輸入。
保護電路
過溫保護
