SC1644、AD7173-8時序特性
2023-11-8 11:12:02 點擊：
SC1644、AD7173-8時序特性
SC1644替代AD7173-8
SC1644 8/16 通道 24 位 Σ-ΔADC
主要性能
? 低功耗、8/16通道高集成度的多路復用模數
轉換器(ADC)
? 內部集成:
精密模擬輸入緩沖器和參考輸入緩沖器
2.5V精密基準電壓源(3.5ppm/°C)
交叉點多路復用器(支持系統診斷功能)
8個全差分或16個單端通道
時鐘振蕩器
GPIO和GPO引腳用于控制外部多路復用器
? 快速靈活的輸出速率:1.25SPS至31.25kSPS
? 通道掃描數據速率：
6.21kSPS/通道數(建立時間:161μs)
? 性能規格
17.5位無噪聲分辨率(31.25kSPS)
24位無噪聲分辨率(1.25SPS)
積分非線性(INL)：±3ppm/FSR
? 50Hz和60Hz抑制:85dB,建立時間為50ms
? 工作電壓：3.3V或5V
電流：4mA
? 3/4線串行數字接口(SCLK為施密特觸發器)
CRC差錯校驗
SPI、QSPI、MICROWIRE和DSP兼容
? QFN-40封裝6mm×6mm
應用場合
? 過程控制：PLC/DCS 模塊
電壓、電流、溫度和壓力測量
流量計
? 醫療與科學多通道儀器
? 地震儀器儀表
? 化學分析儀器：色譜分析

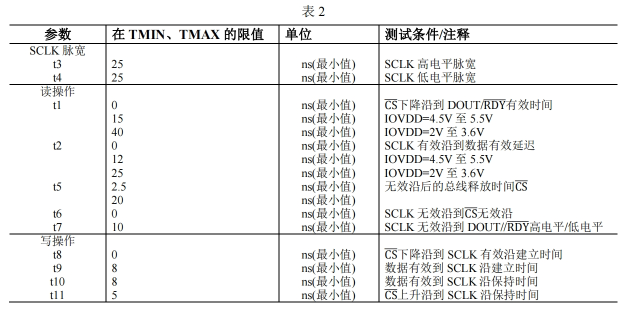

時序特性
IOVDD=2V 至 5.5V,DGND=0V,邏輯輸入 0=0V,邏輯輸入 1=IOVDD，CLOAD=20pF。
AD7173-8BCPZ ?40°C to +105°C 40-Lead Lead Frame Chip Scale Package [LFCSP] CP-40-14
AD7173-8BCPZ-RL ?40°C to +105°C 40-Lead Lead Frame Chip Scale Package [LFCSP] CP-40-14
EVAL-AD7173-8SDZ Evaluation Board
EVAL-SDP-CB1Z Evaluation Controller Board
SC1644替代AD7173-8
SC1644 8/16 通道 24 位 Σ-ΔADC
主要性能
? 低功耗、8/16通道高集成度的多路復用模數
轉換器(ADC)
? 內部集成:
精密模擬輸入緩沖器和參考輸入緩沖器
2.5V精密基準電壓源(3.5ppm/°C)
交叉點多路復用器(支持系統診斷功能)
8個全差分或16個單端通道
時鐘振蕩器
GPIO和GPO引腳用于控制外部多路復用器
? 快速靈活的輸出速率:1.25SPS至31.25kSPS
? 通道掃描數據速率：
6.21kSPS/通道數(建立時間:161μs)
? 性能規格
17.5位無噪聲分辨率(31.25kSPS)
24位無噪聲分辨率(1.25SPS)
積分非線性(INL)：±3ppm/FSR
? 50Hz和60Hz抑制:85dB,建立時間為50ms
? 工作電壓：3.3V或5V
電流：4mA
? 3/4線串行數字接口(SCLK為施密特觸發器)
CRC差錯校驗
SPI、QSPI、MICROWIRE和DSP兼容
? QFN-40封裝6mm×6mm
應用場合
? 過程控制：PLC/DCS 模塊
電壓、電流、溫度和壓力測量
流量計
? 醫療與科學多通道儀器
? 地震儀器儀表
? 化學分析儀器：色譜分析
時序特性
IOVDD=2V 至 5.5V,DGND=0V,邏輯輸入 0=0V,邏輯輸入 1=IOVDD，CLOAD=20pF。
AD7173-8BCPZ ?40°C to +105°C 40-Lead Lead Frame Chip Scale Package [LFCSP] CP-40-14
AD7173-8BCPZ-RL ?40°C to +105°C 40-Lead Lead Frame Chip Scale Package [LFCSP] CP-40-14
EVAL-AD7173-8SDZ Evaluation Board
EVAL-SDP-CB1Z Evaluation Controller Board
