BDC vs BLDC 有刷電機與無刷電機區別
BLDC電機又叫永磁同步電機

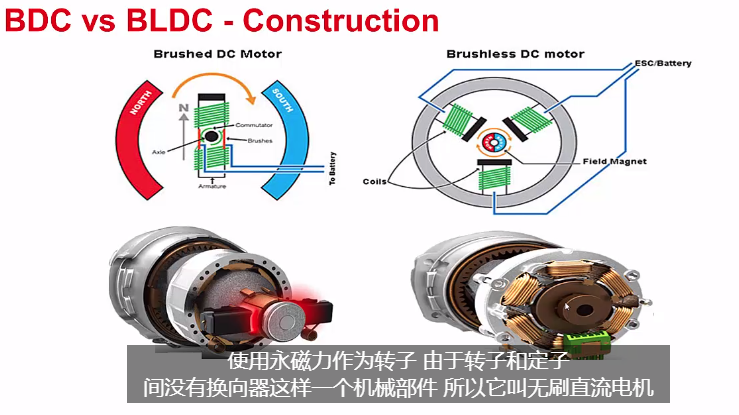

BLDC電機基本結構和優勢 相信很多已經看過以下電機名詞 同時會感到困惑 為了讓大家不困惑 ,BLDC電機也就是無刷直流,那說到無刷直流電機 它與 有刷直流電機 有什么區別 有刷直流電機使用 永磁力作為定子 線圈繞在轉子上 通過碳刷與換線器機器的機械作用 將外部能量傳輸到轉子線圈上 所以它叫有刷直流電機 而 無刷直流電機是線圈繞在定子上 使用永磁力作為轉子 由于轉子和定子 間沒有換向器這樣一個機械部件 所以它叫無刷直流電機 這就是它們間最大區別 下面對BLDC和BDC電機做詳細對比 同等條件BLDC輸出更大轉矩 同功率下BLDC輸出更大轉矩 由于換向器的作用 BDC會產生音頻噪聲 由于碳刷不斷磨損 其壽命更短 同時 可靠性更低 由于換向器碳刷摩擦作用 它有火花產生 在某些場合不允許存在 同時它的EMI更差些 由于BDC散熱困難 所以 需要加輔助散熱措施給轉子散熱 同時轉速做不了太高 但是BDC有它的好處 驅動簡單 成本低 調速性能好 對比完 BLDC和BDC電機 對比BLDC和ACIM 第一個區別 ACIM使用異步控制 而BLDC使用直流控制 第二點是 ACIM使用線圈 沒有使用永磁體 所以可靠性更好 它主要用在高壓 或者大功率場合 而BLDC更多地用在小功率場合 而ACIM精準調速稍微困難一點點 而BLDC 電機調速簡單點 由于ACIM沒有使用 永磁體 也沒有使用碳刷或換向器 其結構簡單 可靠性非常好 而BLDC在各種負載條件下 都有比較好調速性能 ACIM在低速下 效率非常差 BLDC效率非常高的 從BLDC自身結構而言 可分為 內轉子和外轉子 內轉子指的是轉子放在線圈內部 定子放在外部 外轉子呢 轉子放在線圈外部 定子放在內部 但都是轉子轉動 內轉子結構更緊湊 散熱會更好一點點 外轉子轉動慣量更大 主要應用 在比較暈速度運動 包括硬盤 打印機 風扇等等 而內轉子 水泵 電鉆和快速變換的應用里面 按照定子的繞向方式分成兩種 一種Y型（星型）一種Delta型連接 它們之間的區別是Y型連接 效率高些 Delta型連接效率比較低 它存在環流問題 那Y型（星型） 應用最廣的 但從整個系統而言 我們拿到 一個電機 不管是Y型還是Delta型連接 驅動的方式一樣 下面總結低壓BLDC的一些 優勢 低壓BLDC電機可使用集成芯片 去驅動 第二可以集成完整的一個 飽和功能 低壓BLDC電機結構相對 比較簡單 所以它制造更容易 對于低壓 BLDC電機 24V或12V是它的主流應用 這樣一個電壓等級可以很好地應用在 不管是110V或220V線電壓供電的這些地區
