Diodes 公司推出省空間、高電壓、雙輸出、符合汽車規格的霍爾效應傳感器可提供準確的速度/方向數據

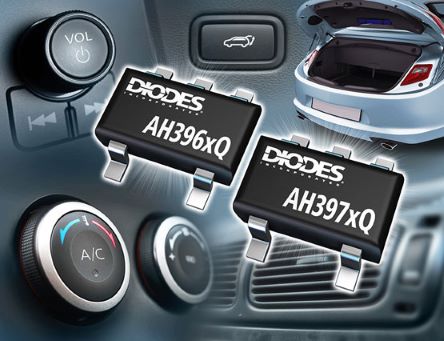

Diodes 公司 (Diodes)推出新款高靈敏度的霍爾效應傳感器產品組合。強大的 AH39xxQ 系列器件提供準確的速度與方向數據或兩個獨立的輸出。這些傳感器專為工業與汽車產品應用而設計，檢測旋轉與線性速度/方向以及確定旋轉軸的角度位置。



AH39xxQ 系列霍爾效應傳感器符合汽車電池要求，可在 2.7V 至 27V 寬廣的供電電壓范圍內運作。它們具有 40V 絕對最大額定值，能夠安全地處理 40V 拋負載 (Load Dump)。另外，-18V 反向電壓保護功能可以防止電池錯誤連接。為了增強穩固性，這些器件提供的靜電放電 (ESD) 保護超過 5kV 人體模型 (HBM) 及 2kV 充電設備模型 (CDM) 的汽車規范。


三種 BOP/BRP 典型值選項可供選擇，分別為 10/-10 高斯、25/-25 高斯及 75/-75 高斯，狹窄的操作范圍窗口 (Operating Window) 可確保準確可靠的開關點。雙通道操作代表這些傳感器可以取代兩個閂鎖開關 (Latch Switch)，從而減少 PCB 空間及整體元器件成本。由于此器件結合了斬波穩定放大器與先進的霍爾板設計，可減輕開關點漂移，確保在廣泛的溫度范圍內進行精確測量。


AH397xQ 的自診斷功能適用于符合 ISO 26262 規范的系統。如果器件檢測到過熱或欠壓鎖定等故障，會進入安全操作模式，更加可靠。


Diodes AH39xxQ 系列霍爾效應傳感器符合 AEC-Q100 Grade 0 等級規范，由 IATF 16949 認證的設施制造，并支持 PPAP 文件。這些產品采用 TSOT25 封裝方式供貨。上述型號及霍爾效應傳感器完整產品組合都收錄在霍爾效應傳感器零件選擇器中。
