產品詳情

SC7822可以替換AD7822.

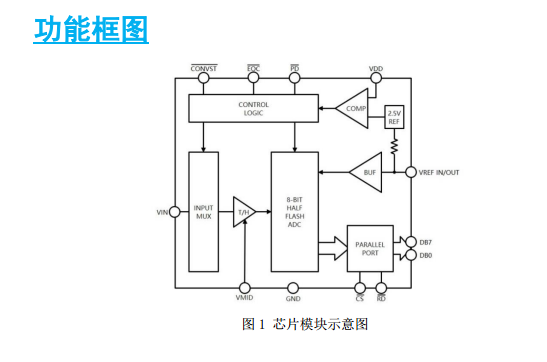

SC7822 為高速、單通道、微處理器兼容型、8 位模數轉換器（ADC），最大吞吐量為 2MSPS。三款器件都內置一個 2.5V（2%容差）片內基準電壓源、一個采樣保持放大器、一個 8 位半快速型（half-flash）ADC 和一個高速并行接口，可采用 3V±10%和 5V±10%單電源供電。SC7822 將轉換啟動與關斷功能結合在一個引腳上，即 CONVST 引腳，這樣便可實現在一次轉換結束時自動關斷的獨特省電模式。當轉換結束，即 EOC（轉換結束）信號變為高電平后，會對 CONVST 引腳上的邏輯電平進行采樣。如果它在該點為邏輯低電平，則 ADC 關斷。 SC7822還具有單獨的關斷引腳。利用該并行接口，可方便地與微處理器和 DSP 進行接口。這些器件僅使用地址解碼邏輯，因此很容易實現到微處理器地址空間的映射。利用 EOC 脈沖，這些 ADC 可以分別獨立工作。SC7822 采用 20 引腳超薄緊縮小型封裝（TSSOP）。
