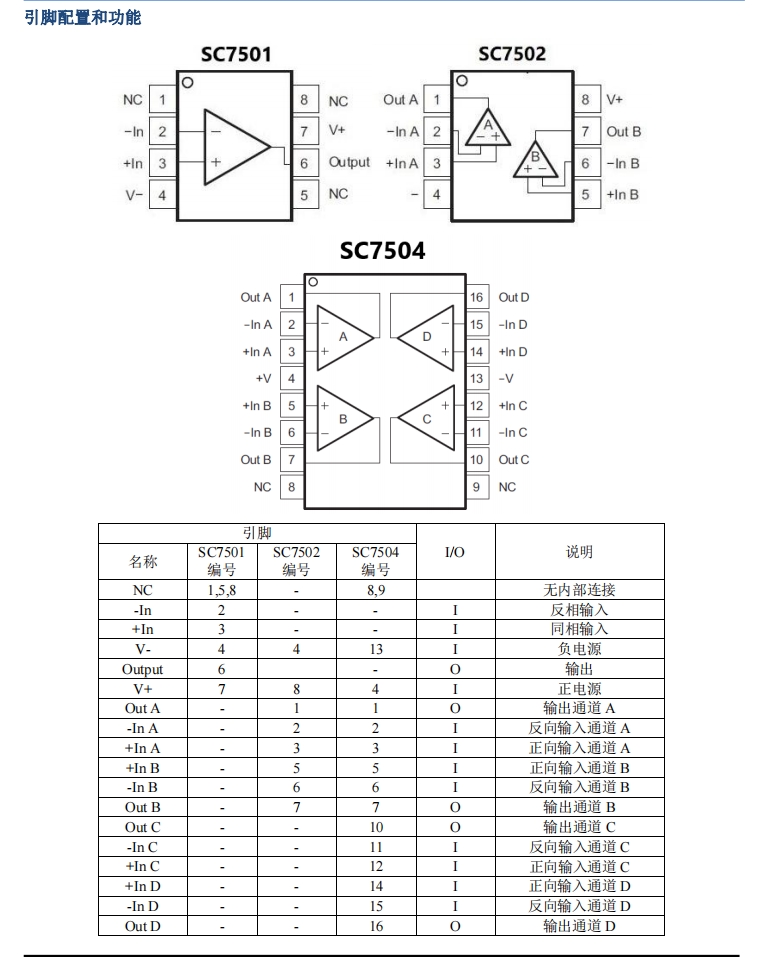

OPA2350EA SC7502引腳配置和功能
SC7501/SC7502/SC7504
SC7501/7502/7504 MicroAmplifier 系列高速單電源軌至軌運算放大器
上海芯熾科技集團有限公司所有，未經允許，不得外傳
1
主要性能
? 軌至軌輸入
? 軌至軌輸出（10mV 范圍內）
? 高帶寬：38MHz
? 高轉換速率：22V/μs
? 低噪聲：5nV/√Hz
? 低總諧波失真 (THD) + 噪聲：0.0006%
? 單位增益穩定
? 微型封裝
? 單通道、雙通道和四通道
應用場合
? 手機功率放大器 (PA) 控制環路
? 驅動模數 (A/D) 轉換器
? 視頻處理
? 數據采集
? 過程控制
? 音頻處理
? 通信
? 有源濾波器
? 測試設備
產品概況
SC750x 系列軌至軌 CMOS 運算放大器針對低電壓單電源運行進行了優化。軌至軌輸入和輸出、低噪聲(5nV/√Hz) 和高速運行(38MHz, 22V/μs) 使得運算放大器非常適合驅動模數 (A/D) 轉換器。而且也適用于手機功率放大器 (PA) 控制環路和視頻處理（75Ω 驅動能力）以及音頻和通用 應用。單通道、雙通道和四通道版本具有完全相同的規格，可最大程度地提高設計靈活性。
SC750x 系列運行在一個低至 2.5V 的單電源上，輸入共模電壓范圍介于接地電壓以下300mV 至正電源以上 300mV 之間。10kΩ 負
載時，輸出電壓可以擺動到電源軌的 10mV 以內。雙通道和四通道設計具有完全獨立的電路，可將串擾降到最低并徹底消除相互作
用。
單通道 (SC7501) 和雙通道 (SC7502) 采用SOIC-8 封裝。四通道 (SC7504) 封裝采用節省空間的 SOIC-16 封裝。所有版本的額定溫度范圍為-40°C 至 85°C，工作溫度范圍為 -45°C 至 125°C


OPA2350EA/250 ACTIVE VSSOP DGK 8 250 RoHS & Green NIPDAUAG Level-2-260C-1 YEAR -40 to 85 D50
OPA2350EA/250G4 ACTIVE VSSOP DGK 8 250 RoHS & Green NIPDAUAG Level-2-260C-1 YEAR -40 to 85 D50
OPA2350EA/2K5 ACTIVE VSSOP DGK 8 2500 RoHS & Green NIPDAUAG Level-2-260C-1 YEAR -40 to 85 D50
OPA2350EA/2K5G4 ACTIVE VSSOP DGK 8 2500 RoHS & Green NIPDAUAG Level-2-260C-1 YEAR -40 to 85 D50
OPA2350UA ACTIVE SOIC D 8 75 RoHS & Green NIPDAU Level-2-260C-1 YEAR -40 to 85 OPA
2350UA
OPA2350UA/2K5 ACTIVE SOIC D 8 2500 RoHS & Green NIPDAU Level-2-260C-1 YEAR -40 to 85 OPA
2350UA
OPA2350UA/2K5G4 ACTIVE SOIC D 8 2500 RoHS & Green NIPDAU Level-2-260C-1 YEAR -40 to 85 OPA
2350UA
OPA2350UAG4 ACTIVE SOIC D 8 75 RoHS & Green NIPDAU Level-2-260C-1 YEAR -40 to 85 OPA
2350UA
OPA350EA/250 ACTIVE VSSOP DGK 8 250 RoHS & Green NIPDAUAG Level-2-260C-1 YEAR -40 to 85 C50
OPA350EA/250G4 ACTIVE VSSOP DGK 8 250 RoHS & Green NIPDAUAG Level-2-260C-1 YEAR -40 to 85 C50
OPA350EA/2K5 ACTIVE VSSOP DGK 8 2500 RoHS & Green NIPDAUAG Level-2-260C-1 YEAR -40 to 85 C50
OPA350PA ACTIVE PDIP P 8 50 RoHS & Green NIPDAU N / A for Pkg Type -40 to 85 OPA350PA
OPA350UA ACTIVE SOIC D 8 75 RoHS & Green NIPDAU Level-2-260C-1 YEAR -40 to 85 OPA
350UA
OPA350UA/2K5 ACTIVE SOIC D 8 2500 RoHS & Green NIPDAU Level-2-260C-1 YEAR -40 to 85 OPA
350UA
OPA350UA/2K5G4 ACTIVE SOIC D 8 2500 RoHS & Green NIPDAU Level-2-260C-1 YEAR -40 to 85 OPA
350UA
OPA350UAG4 ACTIVE SOIC D 8 75 RoHS & Green NIPDAU Level-2-260C-1 YEAR -40 to 85 OPA
350UA
OPA4350EA/250 ACTIVE SSOP DBQ 16 250 RoHS & Green NIPDAU Level-2-260C-1 YEAR OPA
4350EA
OPA4350EA/2K5 ACTIVE SSOP DBQ 16 2500 RoHS & Green NIPDAU Level-2-260C-1 YEAR -40 to 85 OPA
4350EA
