GC4931 是一款三相無刷直流電機預驅動芯片。芯片可以驅動 N 型功率 MOSFET，最高電源到 36V。芯片狀態切換邏輯受三個相位差為 120°的霍爾輸入確定。芯片集成固定衰減時間的脈沖調制來控制電流并且抑制勵磁涌流；堵轉保護時間可調；過溫保護，過壓監測，同步整等等。

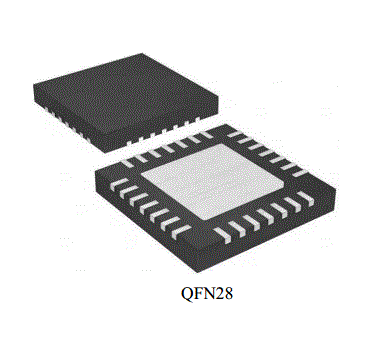

其中內置的同步整流器通過在衰減周期內，打開合適的低內阻的開關管以取代反向續流二極管來降低功耗。當芯片監測到過壓時芯片會關斷同步整流以減小變化電流引起的電源電壓波動。GC4931 的 邏 輯 輸 入 腳 有 使 能 控 制（ENABLE），方向控制（DIR），剎車控制（BRAKE）；邏輯輸出腳有 FG1，F(xiàn)G2 與霍爾信號對應，可以用來監測轉動速度。芯片工作溫度從-20~105℃。封裝形式采用 5mmx5mm 的 QFN 28 腳，底部有散熱片。

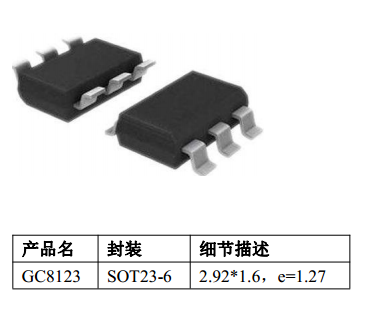

GC8123 是一款低壓 5V 全橋驅動芯片，為攝像機、消費類產品、玩具和其他低壓或者電池供電的運動控制類應用提供了集成的電機驅動解決方案。
GC8123 能提供高達 1.2A 的持續輸出電流。可以工作在 1.2~7V 的電源電壓上。GC8123 具有 PWM（IN/IN）輸入接口,與行業標準器件兼容， 并具有過溫保護功能。

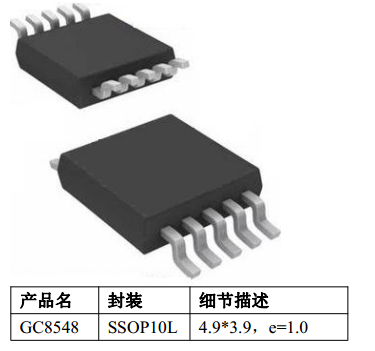

GC8548 是一款雙通道 12V 直流電機驅動芯片，為攝像機、消費類產品、玩具和其他低壓或者電池供電的運動控制類應用提供了集成的電機驅動解決方案。芯片一般用來驅動兩個直流電機或者驅動一個步進電機。GC8548 可以工作在 3.8~12V 的電源電壓上，每通道能提供高達 1.5A 持續輸出電流或者 2.5A 峰值電流，睡眠模式下功耗小于1uA。GC8548 具有 PWM（IN/IN）輸入接口,與行業標準器件兼容，并具有過溫保護，欠壓保護，短路保護，過流保護等功能。GC8548 內置 LDO，不需要邏輯電源，輸入兼容 3.3V 與 5V。

如需更多資料請聯系錦鋒科技有限公司
