首先介紹蓄電池內阻測試儀計量校正方法：

1、按[電源]開關打開蓄電池內資測試儀。

說明：

打開測試儀后，可根據需要打開/關閉LCD背光。

計量校正用于儀表的校準。測量前選擇一個標準電池，即選擇一個電池，的測出它的電壓值，作為標準電壓。

2、按數字鍵4選擇[4.系統管理]。

3、輸入密碼：88888888。

4、按數字鍵2選擇[2.計量校正]。

5、將夾具短接，按確認按鈕，進行自校。

6、自校需要大約3分鐘，等屏幕上的數字穩定后，按確認按鈕。

7、輸入標準電壓。

8、用夾具連接標準電源(電池)，測量電壓。

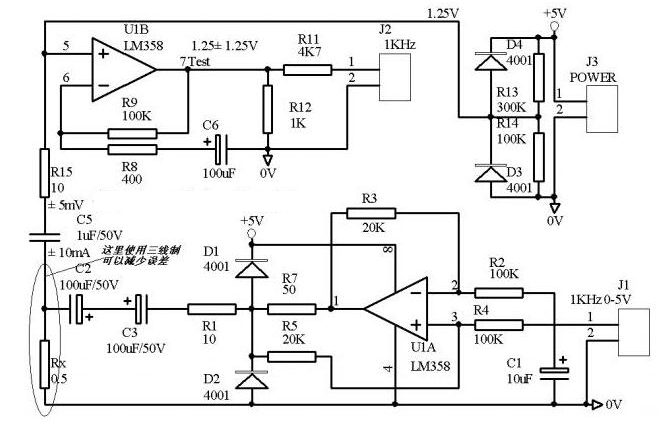

電池內阻測試儀電路圖

測量范圍：0 – 500m歐(10mA 1KHz)

PCB使用M8電子負載附加部分電路。過后和M8電子負載整合。

原理：由M8產生1KHz方波，由放大器產生10mA 1KHz交變恒流輸出源，經過測試電阻后，產生交變電壓信號經過250倍放大，再由M8的快速同步相移ADC檢出值。

C2、C3兩個電容可以用一個47uF/50V的無極性電容代替。耐壓為50V是為了測高電壓電池內阻。
