SC5104 XR33058 IO 應用方法


SC5104/SC5105/SC5106/SC5107帶總線錯誤防護 3.3V/5V RS485 收發器
主要性能
? 3.0V 至 5.5V 的工作范圍
? 模擬總線引腳可以承受±28V 的直接
短路
? 可靠的 ESD 保護
? ±15kV HBM(母線引腳)
? ±5kV HBM(非母線引腳)
? 增強了接收機的故障安全保護，用于
除了空閑數據線的斷開、短路或終止
? DE 和RE????引腳的熱插拔保護
? 驅動器短路限流和熱關機過載保護
? 減少了單位負載從而允許在總線上超
過 320 臺設備
? 工業標準的 8 引腳
? 環境工作范圍為-40℃~85℃和-
40℃~105℃
應用場合
? 工業控制網絡
? HVAC 網絡
? 搭建和過程自動化
? 能量監測和控制
? 較長或者無端的傳輸線


產品概況
SC5104，SC5105，SC5106 和 SC5107 是一個高性能的 RS-485/RS-422 設備，旨在改善在嘈雜的工業環境中的性能和增加對系統故障的容錯率。模擬總線引腳可以承受高達±28V 的直接短路，并對高達±15kV HBM 的 ESD 事件進行保護。共模工作范圍可達-7V~12V，使其在噪聲環境中更加可靠地工作。
SC510X 接收機包括完整的故障安全電路，確保在接收機輸入開路、短路或未驅動時，具有邏輯高的接收機輸出。SC5104/SC5105/SC5106/SC5107 接收器輸入阻抗至少為 120k(1/10 單位負載)，允許總線上超過 320 個設備。
該驅動器通過短路檢測以及熱關機保護，使得在關機或斷電時保持高阻抗。DE 和RE????引腳包括熱插拔電路，以防止在通電或帶電插入期間引起總線上的錯誤轉換，并可以進入 1nA 低電流關閉模式，以極大地節省電力。
SC5107/SC5105/SC5104 是采用 8 針 SOIC 封裝的半雙工收發器，最大數據速率為 250k、1M 和5Mbps。SC5106 是一種全雙工收發器，采用 14 針 SOIC 封裝，最大數據速率為 5Mbps。

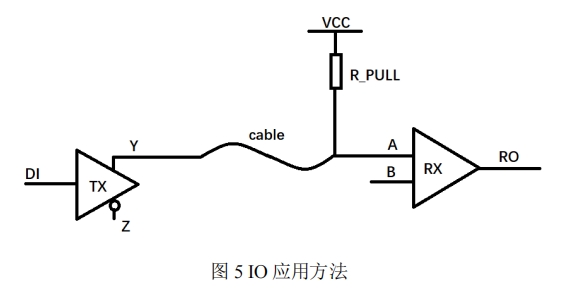

IO 應用方法
TX 側建議使用正輸出端 Y 保持同相邏輯，反相端 Z 懸空 即可。
對于 IO 應用若線纜長度過長時，會影響信號質量。
RX 側上拉電壓 VCC 最高支持 25V。
RX 側上拉電阻 R_PULL 阻值選擇取決于速度和功耗，阻值大則傳輸最高速率變慢，功耗較低；
反之，最高傳輸速率變快，功耗上升。對于 100K 數據速率建議 R_PULL=10K，如果需要更高速率，
R_PULL 阻值需要進一步減小。但需要注意的是，R_PULL 最小值取決于 TX 下拉電流能力決定。
RX 側建議使用同相輸入端 A, 這樣可以保證輸出信號是同相邏輯。另一端 B 端可以保持懸空
（內部有內置參考電壓），也可以在 B 端口加入參考電壓，但需要參考電壓能夠驅動 100K 電阻的能
力，通常外加參考電壓設置為 1.5~4V 之間。




型號 物料編號 溫度范圍 封裝類型 包裝形式
SC5104 SC5104GAOUMY -40~85℃ SOIC-8 Tape&Reel
SC5104 SC5104JAOUMY -40~105℃ SOIC-8 Tape&Reel
SC5105 SC5105GAOUMY -40~85℃ SOIC-8 Tape&Reel
SC5105 SC5105JAOUMY -40~105℃ SOIC-8 Tape&Reel
SC5106 SC5106GAOUMY -40~85℃ SOIC-14 Tape&Reel
SC5106 SC5106JAOUMY -40~105℃ SOIC-14 Tape&Reel
SC5107 SC5107GAOUMY -40~85℃ SOIC-8 Tape&Reel
SC5107 SC5107JAOUMY -40~105℃ SOIC-8 Tape&Reel






XR33052ID-F
-40°C to 85°C
Yes(2)
8-pin SOIC
Tube
XR33052IDTR-F Reel
XR33052HD-F
-40°C to 105°C
Tube
XR33052HDTR-F Reel
XR33053ID-F
-40°C to 85°C
14-pin SOIC
Tube
XR33053IDTR-F Reel
XR33053HD-F
-40°C to 105°C
Tube
XR33053HDTR-F Reel
XR33055ID-F
-40°C to 85°C
8-pin SOIC
Tube
XR33055IDTR-F Reel
XR33055HD-F
-40°C to 105°C
Tube
XR33055HDTR-F Reel
XR33058IDTR-F -40°C to 85°C Reel
XR33058HD-F
-40°C to 105°C
Tube
XR33058HDTR-F Reel
XR33052IDEVB
XR33052HDEVB
XR33053IDEVB
XR33053HDEVB
XR33055IDEVB
XR33055HDEVB
XR33058IDEVB
XR33058HDEVB
Evaluation Board
