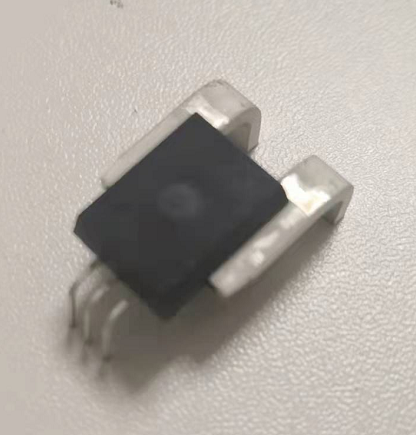

霍爾電流傳感器ACS758LCB-100B-PFF-T,100A,Allegro之SCT100BR
2022/2/25 14:51:21 點擊：
ALLEGRO ACS758系列電流傳感器集成電路為交流或直流電流檢測提供了一種經濟而準確的解決方案。典型應用包括負載檢測、電機控制和電源、管理和過流故障檢測、逆變器控制和DC-DC變換器控制。該器件由精密，低偏移線性霍爾電路組成，銅導電路徑位于芯片附近。通過銅導電路徑流動的外加電流通過霍爾ic 產生一個轉換成比例電壓的磁場..該裝置的精度通過接近霍爾傳感器的磁信號來優化。斬波穩定、低偏移的BiCMOS霍爾IC提供了精確的比例輸出電壓，可以在工廠精確編程。美國Allegro專有的集成屏蔽技術可對電流導體dt/dv和雜散電場提供高抗傳感器擾性，確保ALLEGRO傳感器高端高壓應用中的低輸出電壓紋波和低偏移漂移。當增加的電流流過主銅導電路徑（從端子4到端子5）時，器件的輸出具有正斜率（＞ VCC / 2），這是用于電流采樣的路徑。導電路徑的內部電阻通常為100。導電路徑的信號引線與端子(引腳 3 至 1)電隔離。米銅導線的寬度可以在設備高過電流條件當中生存。這使得ACS758系列傳感器IC可用于需要電氣隔離的應用，無需使用光隔離器或其他昂貴的隔離技術。該設備在出廠前已經過完全校準。美國ALLEGRO的ACS758系列不含鉛（Pb）。所有引線均鍍有100％霧錫，封裝內無鉛。重型引線框架由無氧銅制成。
特點和好處
?通過專有的行業領先的噪音性能
放大器和濾波器設計技術
?集成屏蔽大大減少了電容耦合
由于高dV / dt信號導致電流導體死亡，以及
可防止高側，高壓應用中的失調漂移
?通過增益和偏移改善總輸出誤差
調整溫度
?封裝尺寸小，安裝方便
?單片霍爾IC，可靠性高
?超低功耗：100μΩ內部導體電阻
?電流隔離允許在經濟，高端使用
高壓系統中的電流檢測
?3.0至5.5 V，單電源供電
?2020kHz典型帶寬
響應于階躍輸入電流，輸出上升時間為3m。
?輸出電壓與交流或直流電流成比例
?工廠修剪精度
?極其穩定的輸出失調電壓
特點和好處
?通過專有的行業領先的噪音性能
放大器和濾波器設計技術
?集成屏蔽大大減少了電容耦合
由于高dV / dt信號導致電流導體死亡，以及
可防止高側，高壓應用中的失調漂移
?通過增益和偏移改善總輸出誤差
調整溫度
?封裝尺寸小，安裝方便
?單片霍爾IC，可靠性高
?超低功耗：100μΩ內部導體電阻
?電流隔離允許在經濟，高端使用
高壓系統中的電流檢測
?3.0至5.5 V，單電源供電
?2020kHz典型帶寬
響應于階躍輸入電流，輸出上升時間為3m。
?輸出電壓與交流或直流電流成比例
?工廠修剪精度
?極其穩定的輸出失調電壓
?磁滯幾乎為零
深圳市鋒鋒科技有限公司代理如下國產電流傳感器：
