●   該系列功率電感器實現了最大不超過0.55毫米的超低剖面


●   利用專有磁性材料，實現高效的電源電路設計


●   設計過程中考慮了低剖面IC的模組封裝，如芯片級封裝（CSP）


電感器: TDK 推出用于電源電路的業內最低剖面電感器


產品的實際外觀與圖片不同。


TDK標志沒有印在實際產品上。

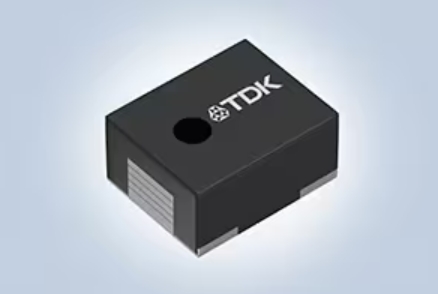

TDK株式會社近日推出用于電池驅動型可穿戴設備及其它設備的全新 PLEA85 系列高效功率電感器，以提高運行時間。由于使用了TDK新開發的低損耗磁性材料及其薄膜處理工藝，使得新系列電感器擁有業內最低剖面*。該產品系列將于本月（即2023年10月）開始量產。


PLEA85系列的尺寸僅為1.0 毫米（長）x 0.8毫米（寬）x 0.55毫米（高），可幫助工程師實現小型化設計，充分發揮CSP等低剖面IC的優勢。底部電極和側面的部分L形狀使其尤為適合高密度表面貼裝，有助于抑制安裝過程中發生的錯位問題，并提高端子強度，進而打造出更加穩固的終端產品。


預計未來將推出性能和密度更高的可穿戴設備，因而市場對更薄、更輕、更小的電子元件的需求也將隨之增加。為了滿足市場需求，TDK將進一步擴大其高效、小型化、低剖面電感器產品陣容，為電源電路提供關鍵元件。


*截至2023年10月，來源：TDK


術語


●   CSP：芯片級封裝


●   TWS：真無線立體聲


主要應用


●   真無線立體聲（TWS）耳機、助聽器和智能手表等可穿戴設備


●   小型電源模塊


主要特點與優勢


●   利用薄膜電源電感器的專有低損耗金屬磁性材料，實現高效電源電路


●   1.0 毫米（長）x 0.8毫米（寬）x 0.55毫米（高）的緊湊尺寸有助于節省PCB空間，并減輕重量

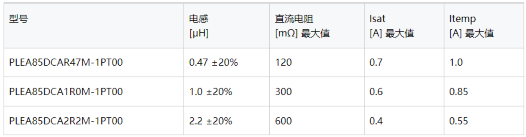

Isat： 基于電感變化的電流值（比初始電感值低30%）


Itemp：基于溫度升高的電流值（自熱導致溫度升高40°C）
