模數轉換器分類&模數轉換器選型
2022/11/23 15:09:03 點擊：
模數轉換器概述
模數轉換器即A/D轉換器，或簡稱ADC，通常是指一個將模擬信號轉變為數字信號的電子元件。通常的模數轉換器是將一個輸入電壓信號轉換為一個輸出的數字信號。由于數字信號本身不具有實際意義，僅僅表示一個相對大小。故任何一個模數轉換器都需要一個參考模擬量作為轉換的標準，比較常見的參考標準為最大的可轉換信號大小。而輸出的數字量則表示輸入信號相對于參考信號的大小。
模數轉換器的種類
模數轉換器的種類很多，按工作原理的不同，可分成間接ADC和直接ADC。間接ADC是先將輸入模擬電壓轉換成時間或頻率，然后再把這些中間量轉換成數字量，常用的有雙積分型ADC。直接ADC則直接轉換成數字量，常用的有并聯比較型ADC和逐次逼近型ADC。
并聯比較型ADC：采用各量級同時并行比較，各位輸出碼也是同時并行產生，所以轉換速度快。并聯比較型ADC的缺點是成本高、功耗大。
逐次逼近型ADC：它產生一系列比較電壓VR，但它是逐個產生比較電壓，逐次與輸入電壓分別比較，以逐漸逼近的方式進行模數轉換的。它比并聯比較型ADC的轉換速度慢，比雙分積型ADC要快得多，屬于中速ADC器件。
雙積分型ADC：它先對輸入采樣電壓和基準電壓進行兩次積分，獲得與采樣電壓平均值成正比的時間間隔，同時用計數器對標準時鐘脈沖計數。它的優點是抗干擾能力強，穩定性好;主要缺點是轉換速度低。
模數轉換器選型（技術指標）
采樣精度 —— 即分辨率，一般有8位、10位、12位、16位等；
轉換時間 —— 即每次采樣所需的時間，表征 ADC 的轉換速度，與 ADC 的時鐘頻率、采樣周期、轉換周期有關；
數據輸出方式 —— 如并口輸出、串口輸出；
ADC類型 —— 如上面所提到的，ADC 有多種類型，不同類型的 ADC 有不同的性能極限；
工作電壓 —— 需要注意 ADC 的工作電壓范圍、能否直接測量負電壓等；
芯片封裝 —— 芯片封裝是否符合產品設計要求；
模數轉換器即A/D轉換器，或簡稱ADC，通常是指一個將模擬信號轉變為數字信號的電子元件。通常的模數轉換器是將一個輸入電壓信號轉換為一個輸出的數字信號。由于數字信號本身不具有實際意義，僅僅表示一個相對大小。故任何一個模數轉換器都需要一個參考模擬量作為轉換的標準，比較常見的參考標準為最大的可轉換信號大小。而輸出的數字量則表示輸入信號相對于參考信號的大小。
模數轉換器的種類
模數轉換器的種類很多，按工作原理的不同，可分成間接ADC和直接ADC。間接ADC是先將輸入模擬電壓轉換成時間或頻率，然后再把這些中間量轉換成數字量，常用的有雙積分型ADC。直接ADC則直接轉換成數字量，常用的有并聯比較型ADC和逐次逼近型ADC。
并聯比較型ADC：采用各量級同時并行比較，各位輸出碼也是同時并行產生，所以轉換速度快。并聯比較型ADC的缺點是成本高、功耗大。
逐次逼近型ADC：它產生一系列比較電壓VR，但它是逐個產生比較電壓，逐次與輸入電壓分別比較，以逐漸逼近的方式進行模數轉換的。它比并聯比較型ADC的轉換速度慢，比雙分積型ADC要快得多，屬于中速ADC器件。
雙積分型ADC：它先對輸入采樣電壓和基準電壓進行兩次積分，獲得與采樣電壓平均值成正比的時間間隔，同時用計數器對標準時鐘脈沖計數。它的優點是抗干擾能力強，穩定性好;主要缺點是轉換速度低。
模數轉換器選型（技術指標）
采樣精度 —— 即分辨率，一般有8位、10位、12位、16位等；
轉換時間 —— 即每次采樣所需的時間，表征 ADC 的轉換速度，與 ADC 的時鐘頻率、采樣周期、轉換周期有關；
數據輸出方式 —— 如并口輸出、串口輸出；
ADC類型 —— 如上面所提到的，ADC 有多種類型，不同類型的 ADC 有不同的性能極限；
工作電壓 —— 需要注意 ADC 的工作電壓范圍、能否直接測量負電壓等；
芯片封裝 —— 芯片封裝是否符合產品設計要求；
性價比 —— 控制成本。

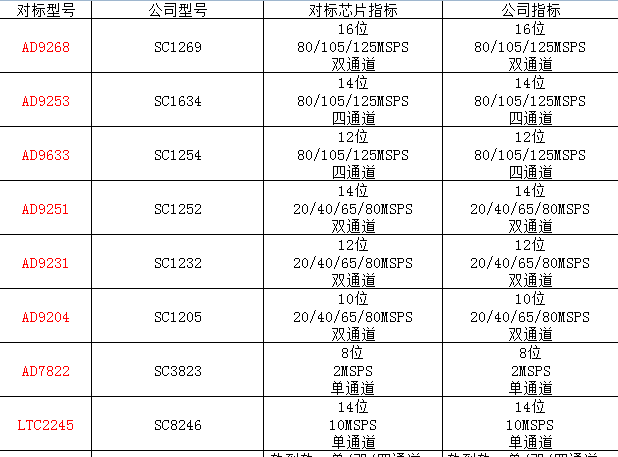

深圳市錦鋒科技有限公司 代理 各類國產ADC:
